Delta pulse 2  ile ilgili soru sorabilir miyimm burda o konu başlığına kimse bakmıyor galiba devremin fotolarını falan hepsini attım ama kimse ilgilenmedi birazcıkta foruma güvenerek bu işe girdim bitirme projesinde yapacaz ve çalışmıyor ilgili fotolar orda var teslimine az kaldı lütfen yardımcı olunnn
Linkback: Ynt: Delta Pulse 3S

Alıntı yapılan: engineer13 - 12 Haziran 2018, 22:34:30
Delta pulse 2  ile ilgili soru sorabilir miyimm burda o konu başlığına kimse bakmıyor galiba devremin fotolarını falan hepsini attım ama kimse ilgilenmedi birazcıkta foruma güvenerek bu işe girdim bitirme projesinde yapacaz ve çalışmıyor ilgili fotolar orda var teslimine az kaldı lütfen yardımcı olunnn

Bitirme projesi olarak bu sene 3-5 kişiye yardım ettim. Beceremezseniz benle irtibata geçin size bir baskıdevre hediye edeyim.

Arkadaşlar, Hepinize Hayırlı BAYRAM lar........

Karadağ hocam öncelikle iyi bayramlar sizlere   çok uğraşıyorum ama  beceremiyorum sanırım bakır yolları lehimle elden geçirdim yine sorunlu çalıştı üzerindeki elemanları da denedim o kadar şemaya falan baktım ne nerden geliyor falan ama devre sadece iki ledi yakıyor cızırtı bile yok bi ara 555 değiştireyim dedim ses katında mı problem var acaba diye  taktım hafif bi cızz sesi geldi azalarak sonra tekrar gitti bi daha da gelmedi elemanlara da bi sürü para verdik napacam bilmiyorum

Alıntı yapılan: ali43 - 14 Haziran 2018, 16:48:19
Arkadaşlar, Hepinize Hayırlı BAYRAM lar........

Hayırlı bayramlar.

kolay gelsin dp3s 12 volt elektiriği ters bağlayınca 6800mf ve 470 mf kondansatör patladı tl082 yandı değiştirdim bc546 larıda değiştirdim 7 volt yerinde 1volt okuyorum cihaz açılmıyor elektirik verince tıktık ses geliyor sadece

yardım lütfen

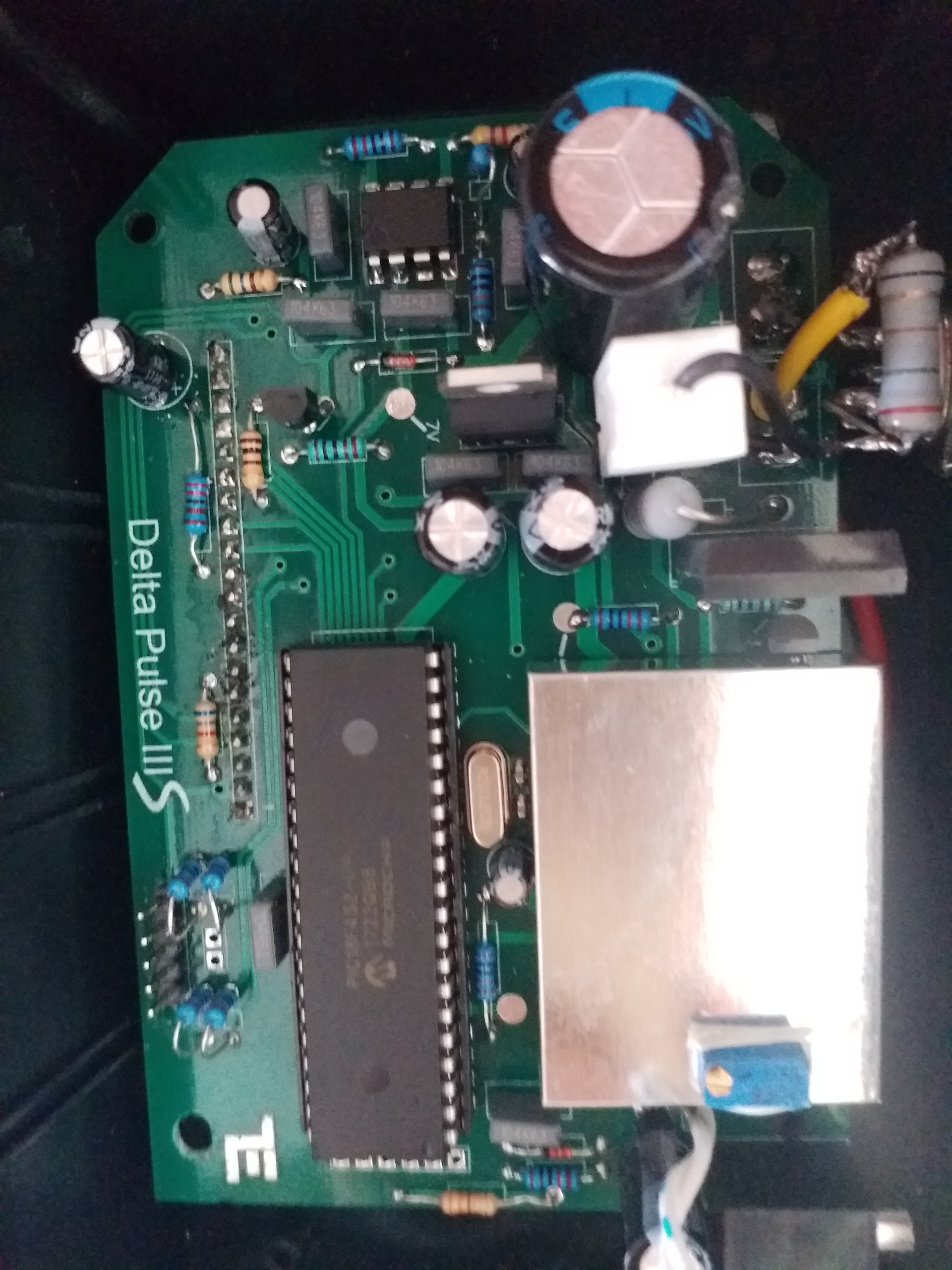

resimler

Alıntı yapılan: yasink53 - 28 Haziran 2018, 16:44:46
kolay gelsin dp3s 12 volt elektiriği ters bağlayınca 6800mf ve 470 mf kondansatör patladı tl082 yandı değiştirdim bc546 larıda değiştirdim 7 volt yerinde 1volt okuyorum cihaz açılmıyor elektirik verince tıktık ses geliyor sadece

Öncelikle patlayan kondansatörleri değiştirin.Modül ve pic'i sökün.TL082 ve 7805 i değiştirip ekranı takmadan voltajları ölçün.
Gecmiş olsun.

onur usta kon. değişti tl082 değişti 7805 değişti 7 ve 5 volt var 1.6 volt yok 1.6 volt için neyapmam gerek şimdiden teşekkürler

birde 25volt 6800 yerine 35 v 10000 taksam olurmu

6800 16 volt tak karta tam oturuyor

Merhaba arkadaşlar 3s yeni pcb için en uygun bobin kaç ohm olmalı

Merhabalar. Bobinin ısınması ve 0.5 ohmluk parazit direncinin lehimi eritecek kadar ısıtmasının sebebi ne olabilir. Bobin direnci 2.6 ohm ve endüktansı 366uh. Akü 7a ve sönüm direnci 250 ohm. Sönüm direnci ısınmıyor.

Alıntı yapılan: şirinim - 03 Temmuz 2018, 23:35:28
Merhaba arkadaşlar 3s yeni pcb için en uygun bobin kaç ohm olmalı

Eski yeni pcb icin bobin degerlerinde fark yok.

Alıntı yapılan: mitology - 13 Temmuz 2018, 23:34:23
Merhabalar. Bobinin ısınması ve 0.5 ohmluk parazit direncinin lehimi eritecek kadar ısıtmasının sebebi ne olabilir. Bobin direnci 2.6 ohm ve endüktansı 366uh. Akü 7a ve sönüm direnci 250 ohm. Sönüm direnci ısınmıyor.

Bobin dc ile suruluyor olabilir.Sokette frekans olcun.
İsinma bir miktar olmasi normaldir.

Alıntı yapılan: onur600 - 14 Temmuz 2018, 23:29:34

Alıntı yapılan: mitology - 13 Temmuz 2018, 23:34:23
Merhabalar. Bobinin ısınması ve 0.5 ohmluk parazit direncinin lehimi eritecek kadar ısıtmasının sebebi ne olabilir. Bobin direnci 2.6 ohm ve endüktansı 366uh. Akü 7a ve sönüm direnci 250 ohm. Sönüm direnci ısınmıyor.

Bobin dc ile suruluyor olabilir.Sokette frekans olcun.
İsinma bir miktar olmasi normaldir.

Daha açmadan bobin takmadan parazit direncinde ısınma oluyor. Bobin takınca parazit direnci ateş gibi el değmeyecek kadar ısınoyor. Test bobinini taktığımda bobinde ısınıyor.

Parazit direnci dediginiz direnc bobine seri bagli olan 0.5r lik direncmi.
Bobin bagli degilken bu direncten bir akim akisi olmaz.
Sanirim sonumleme direnci ile bu direnci yanlis montajliyorsunuz.Foto atarsaniz bakalim.

Evet bobine bağlanan seri direnç. Ayrıca cihazı açmadan bobin uçlarında 12V gerilim değeri var.

Seri ve paralel direncleri sokun frekans olcun bobininde takmayin.Mosfet kisadevre olmus olabilir.Yedek varsa degistirin.
