Hello all
I came out with two devices today.

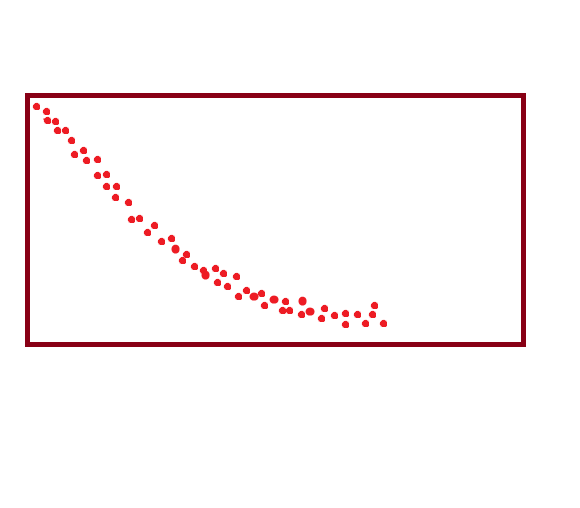

But I encountered a strange problem. the curve was not good and was like this.





the curve not good in the two devices. I inform you that I tried with 3 coils.
Is there anything in the place?


Linkback: Ynt: Delta Pulse 3S

the curve is NOT good in the two devices

Parazit

Alıntı yapılan: onur600 - 28 Mayıs 2018, 22:39:22
Parazit

I suspect that high voltage transmission wires are the cause of the problem.
were close to the place.

Alıntı yapılan: brave - 28 Mayıs 2018, 22:56:31

Alıntı yapılan: onur600 - 28 Mayıs 2018, 22:39:22
Parazit

I suspect that high voltage transmission wires are the cause of the problem.
were close to the place.

Yes.

onur600, thank you so much

Merhaba arkadaşlar 3s i yeni pcb ye aktardım 5v normal ama, 7 v olması gereken yerde 16.70 gözüküyor akü olmadığı için akünün şarzlı aletiyle ölçtüm yardımcı olabilirmisiniz

Resim1

Alıntı yapılan: şirinim - 29 Mayıs 2018, 22:23:32
Merhaba arkadaşlar 3s i yeni pcb ye aktardım 5v normal ama, 7 v olması gereken yerde 16.70 gözüküyor akü olmadığı için akünün şarzlı aletiyle ölçtüm yardımcı olabilirmisiniz

şarj aletinizin çıkışı kaç volt max 14.5v olsun.16.70v çok yüksek bir değer.
tl082 arızalanmış olabilir.18v a kadar sorun çıkarmaz olsa da 16v da bozulabiliyor.Hatta modül bile arızalanmış olabilir.
Yapmanız gereken 12v kaynak bulun,tl082 yi değiştirin.4K7 ve 10k lik dirençleri doğru takttığınıza emin olun modülsüz olarak besleyin.Volataj düzelmişse modulu takın.Modülü takınca sapıtıyorsa modül çöp.

082 arızalı diye deyiştirdim aynı dirençlere bakabilirmisin

Şarzlı aletinin çıkışı11. 95 gözüküyor

Alıntı yapılan: şirinim - 30 Mayıs 2018, 01:57:49
Şarzlı aletinin çıkışı11. 95 gözüküyor

Bu dahada ilginç bir durum.

Aynen ustam bencede çok ilginç elektronikçi yede ölçtürdüm ölçü 15vile16.70 arasında deyişiyor ne yapılabilir

Beslemesi 12 olan bir kart üzerinde neden 16v görülür valla bu kartta böyle bir şeyin olması cok cok ilginç.
Biraz kurcalayın olmazsa gönderin bakarım.

Tamam ustam teşekkürler

Alıntı yapılan: şirinim - 29 Mayıs 2018, 22:23:32
Merhaba arkadaşlar 3s i yeni pcb ye aktardım 5v normal ama, 7 v olması gereken yerde 16.70 gözüküyor akü olmadığı için akünün şarzlı aletiyle ölçtüm yardımcı olabilirmisiniz

tl082 opamdır girişini belli bir oranda bağlı drenç ve kondastörlere göre yükseltir

yani tl82 nizin r78 r83 r17 r23 drençlerini kontrol edin  78 ile83 100k olmalı resimde seçemiyorum r17 doğru ama r23 kenarda kalmış ve zannedersem yanmış gibi duruyor bunları bir kontrol edin  sorun çözülecekdir diye düşünüyorum

Hello
Please help me, I get only 80 cm of depth using 1 x 1 m coil and big metal.
my problem is in the setting M D T. I want to get the max depth.

Alıntı yapılan: brave - 31 Mayıs 2018, 12:05:11

Hello
Please help me, I get only 80 cm of depth using 1 x 1 m coil and big metal.
my problem is in the setting M D T. I want to get the max depth.

Can you add a curve photo of your big coil.

Alıntı yapılan: Karadağ - 31 Mayıs 2018, 15:46:20

Alıntı yapılan: brave - 31 Mayıs 2018, 12:05:11

Hello
Please help me, I get only 80 cm of depth using 1 x 1 m coil and big metal.
my problem is in the setting M D T. I want to get the max depth.

Can you add a curve photo of your big coil.

yes, but now I am at home . the curve have some confusion.

Hi Master  Karadağ.
I will upload the picture later when going to outdoor. Because at home I got a continuous line in both devices.
And I let you know that the curve was the same as what you put in the forum.  I meaneThat it was good in both devices.
