ADIM ADIM PI Öğreniyorum. :)

[pro-TR]

s.a.
sehender ustam (adınızı biilmiyorum, nickinizi teleffuzda zorlanıyorum kusura bakmayın)
söylemiş olduğuğunuz direnç ve elektrolit kond. görevi low pass filtre şeklidir ve beslemedeki parazitleri yoketmek maksatlıdır. dediğiniz gibi yaparmı sorusuna yapmaz diyemem elektronik bu heran herşey olabilir.
bahsettiğiniz 4700uF-10,000uF cond. tank condansatorudur. mosfetin anahtarladığı zamanlarda mosfetin çektiği anlık akımlarda aküye yardımcı olmak amacıyla anlık akımları karşılamak amacıyla kullanılmaktadır.
ses katı her zaman problemdir. 555 li değilde isterseniz işlemci ile direk sürün hiçbişey değişmez
palsleri sıralı dizinde farklı değerlerde göndermek ile mesafe ölçümü veya mesafe artırımı düşünüyorsanız neden olmasın olabilir, ancak bu seferde işlemciniz çok hızlı olmalı zira her farklı palsden aldığınızı kendi değerindeki diğer ölçümlerle karşılaştırma yapmanız gerekir, bu da çok matematik ve işlem demektir ki, hız burda önem kazanıyor. önemli olan 2-3 gibi fazla işlemci ile iş yapmak değildir. önemli olan stabil bir analog elde edip, üzerrinde istediğin dijital işlemleri yapabilirsin ama önce analogun iyi olmalı, yoksa yazılımın felişitahı olsan iş yapamazsın.
sanırım benim sıkıntım bundan kaynaklı ama aşmaya çalışıyorum.
Linkback: Ynt: ADIM ADIM PI Öğreniyorum. :)

[zerog26]

degerli hocalarim konuyu canlandirmak adina yaziyorum lord-ex ustam yeni dokumanlarini beklemekteyim pro-tr ustamin da katkilariyla insallah pi tasarimini ogrenmek istiyorum..

[pro-TR]

lord-ex ustamız sanırım sonuca ulaştı zira uzun zamandır siteye girmiyor yada bu işler için pek vakti yok

[LORD_EX]

Selam Selami usta , şu an ne durumdayım yazayım.

Abi daha hızlı örneklemenin bir yolunu buldum. 1.47us.'de bir 10bitlik bir örnek alıyorum. Biraz daha hızlanmanın yoluna bakıyorum. Bu arada PC kısmında FFT algoritmasını bitirmiştim. Yazılıma rs232 bağlantısıyla örnekleri alıp değerlendireceğim. (ilk etapta PC çalışacağım, bir ara siemens s65 ekrana fft'yi çizdirmeye çalıştım 3.3V. besleme yüzünden 2 tane Renkli LCD yandı.    )

Kameralara özel bir (mavi bir top mesela) renkli objeleri takip ettirmek için o renk haricindeki tüm renkleri filtreliyorlar. Sonra yazılıma bu rengi takip et deniyor. Top kamera önünde sallanırken yazılım topu işaretliyor.
Ümit ettiğim tek şey farklı metale farklı frekans cevapları. BU oldu mu sorun yok. Gerisi hayal gücü. Eğer elimdeki trıvırı PIC ile bunu göreyim PIC modelini yükselteceğim. Şu anki kullanıdğım PIC ten 4 katı hızlı ADC'ye sahip PICler var. Ama çözünürlülükte önemli.
Nette bir iki FFT kullanılmış Patent dökümanı görmüştüm.
Sonuçta kayda değer bir gelişme olmadı. Sonucları paylaşmaya devam ederim.

Saygılar.

[Karadağ]

Merhaba Lord_ex çalışmalarını merakla takip ediyorum. Bende FFT için bir başlangıç yapmıştım daha denetleyici üzerinde çalışmayı tamamlamadım. Fakat yazdıklarını takibin de işin de peşini bırakmadım. Yakında elimde LeCroy marka bir osc olacak. Ciddi bir fft kabiliyeti var bu ürünün. Bunda bir deneme yapıcam ve buraya eklerim. Senin de istediğin bişey olursa onu da deneyip ekleyebilirim.

Saygılarımla

[pro-TR]

Abi daha hızlı örneklemenin bir yolunu buldum. 1.47us.'de bir 10bitlik bir örnek alıyorum.

s.a.
lord_ex usta ( buarada isminiz fatihdi yanlış hatırlamıyorsam ve bu isimle hitabı tercih ederim)
10 bitlik bir işlemci ile 1,47uS luk örneği nasıl aldırdığınızı merak ettim, özele girmiyorsa paylaşabilirmisiniz?

[gutaussehender]

Abi daha hızlı örneklemenin bir yolunu buldum. 1.47us.'de bir 10bitlik bir örnek alıyorum.

s.a.
lord_ex usta ( buarada isminiz fatihdi yanlış hatırlamıyorsam ve bu isimle hitabı tercih ederim)
10 bitlik bir işlemci ile 1,47uS luk örneği nasıl aldırdığınızı merak ettim, özele girmiyorsa paylaşabilirmisiniz?

Pro-TR Usta Ben Size 1usnden Bahsetmemişmiydim

[pro-TR]

bahsettiğiniz teknik teoride tutmuyor, ama fatih usta 10 bit bir işlemci ile yaptığını söylemişti, onun teknikte mi aynı acaba

[LORD_EX]

Abi daha hızlı örneklemenin bir yolunu buldum. 1.47us.'de bir 10bitlik bir örnek alıyorum.

s.a.
lord_ex usta ( buarada isminiz fatihdi yanlış hatırlamıyorsam ve bu isimle hitabı tercih ederim)
10 bitlik bir işlemci ile 1,47uS luk örneği nasıl aldırdığınızı merak ettim, özele girmiyorsa paylaşabilirmisiniz?

Selami Usta kullandığım PIC'in adc'sindeki bir özellik var. 2 kanaldan aynı sinyali veriyorum. Biri örnekleme yaparken diğer kanal conv. ediyor.

Şöyle düşünüyorum yanılıyorsam düzeltin. ADC hiç vakit harcamadan 16 örnek alıyor. Peşisıra . Bu işlem arka planda yapılıyor. Örnekleme itince ADC_Done interrupt aktif oluyor. Burada adc nin 16 bufferindaki bilgileri değişkenimize alıp kullanabiliriz.

Sorum şu; Mosfet off olduğunda  20-30 us gibi bir sürede alıyoruz bu örnekleri . (tabi öteleme yapabiliriz.)  Bu süre sönüm eğrisinin incelenmesi için yeterli bir süremidir?  Bu sürede 16 örneği nasıl değerlendirirsiniz?

[LORD_EX]

Merhaba Lord_ex çalışmalarını merakla takip ediyorum. Bende FFT için bir başlangıç yapmıştım daha denetleyici üzerinde çalışmayı tamamlamadım. Fakat yazdıklarını takibin de işin de peşini bırakmadım. Yakında elimde LeCroy marka bir osc olacak. Ciddi bir fft kabiliyeti var bu ürünün. Bunda bir deneme yapıcam ve buraya eklerim. Senin de istediğin bişey olursa onu da deneyip ekleyebilirim.

Saygılarımla

Usta gerçekten çok güzel olur. Eğer mesela delatının diyotlarındaki sinyalin frekans cevabının resimlerini alabilirsek müthiş olur. Mesela demir ve altın vs. Çok küçük farklar oluşacak bunu için sabit bir açıdan alabilirsek resimleri çok güzel olur. Sabırsızlıkla bekliyorum.

Edit: Bu arada LeCroy cihazlara baktımda dehşet verici rakamlar gördüm

[asenkron]

  lordum 16 örnekle imkansızı basarırım.sen su picin adını bir mail atsan .tadından yenmez .

[pro-TR]

s.a.
fatih kardeş 20-30 uS süre sonra başlarsa yeterli, bir PI de genellikle ilk opampın tepe noktası 10uS kadarlık kısmı 5v seviyesinde ondan sonra sinyal sönümlenmeye başlıyor ve genellikle 40-50 uS ta sönümlenme işi bitiyor, ayrımı da hesaba katarsak söndükten bir 10uS -20 uS daha ekleyecez, yani pals bitiminden itibaren 10uS+ sönümlenme sinyalinin 3v seviyelerine inmesi için 20uS daha beklersek, geriye kalan 30uS luk sürede alacağımız ADC değerleri bize epey bilgi verir.
ANCAK bunu deltada yapacaksan işin zor, deltada LF357 çıkışında istediğin verimi alamazsın. eğer delta için uğraşırım dersen sana özel önerilerim olur.

Selami Usta kullandığım PIC'in adc'sindeki bir özellik var. 2 kanaldan aynı sinyali veriyorum. Biri örnekleme yaparken diğer kanal conv. ediyor.
Şöyle düşünüyorum yanılıyorsam düzeltin. ADC hiç vakit harcamadan 16 örnek alıyor. Peşisıra . Bu işlem arka planda yapılıyor. Örnekleme itince ADC_Done interrupt aktif oluyor. Burada adc nin 16 bufferindaki bilgileri değişkenimize alıp kullanabiliriz.

bu konuyu biraz açabilirmisiniz. ve bahsettiğin işlemci bilgisi özel değilse bununla ilgili bilgi beklentim var bilesin.

[LORD_EX]

Edit: Bilgi saklamam istediğiniz bilgiyi paylaşırım. Bende bir abimden öğrendim bunları oda benden bilgisini esirgemedi bende aynı tutum içerisinde olmaya çalışıyorum.

Çalıştığım PIC'ler  dsPIC30f4012 (ADC 1MSPS) versiyonu , dsPIC30f4012 (Rev3 ADC 600KSPS) versiyonu ve son olarak dsPIC30f2020 (ADC 2MSPS).

dsPIC30f4012-Rev3 ile 1.78 us (En yüksekhız bu sonrası ADC değerini bozuyor.)
dsPIC30f4012-1MSPS ADC ile 1.58 us kritik değer. Yani altına inildiğinde ADC değerleri BOzuluyor.
dsPIC30f2020 de ise 1.47 us. Ama bu değeri düşürebilirim sanırım.

Teknik Detaya Girmeden Olay şudur Selami Abi ;

ADC'den bir örnek çıkarma süresi T(s+c)=Sampling + Conversion . Örnekle ve dönüştür.Normalde Bir kanala Bir sinyal girersin , T süresi kadar beklersin 1 örnek için. Ama PIC'teki "Sequential Sample" özelliği ile 2 kanaldan (bu işlem dahafazla kanallada yapılır.) aynı sinyali girip biri sampling yaparken diğerine Conversion
yaptırarak zamandan kazanırız.

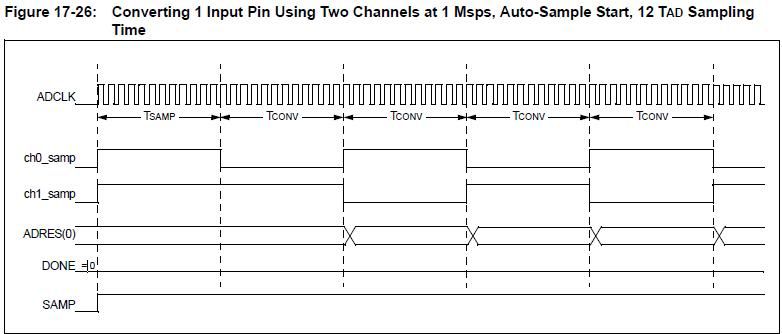

[IMG]http://i1114.photobucket.com/albums/k538/lordex06/Sq_sampl.jpg[/img]

Birde farklı bir işlem daha yapıyoruz. 16 adet ADC bufferimiz var. Biz Sequential Sample modunda 16 adet örnek aldıktan sonra interrup aktif hale getireceğiz.ADC Control registerler ile bunu yapabiliyoruz.
16 örnek 16 bufferda yatıyor. 16 adet örneği arka arkaya arada işlem olmadan aldığımız için zamandan kazanıyoruz.İnterrupta bufferlarımızı dizimize alırız. İstediğimizi yaparız. Kısaca olay bundan ibaret.

[pro-TR]

s.a.
ilgin için teşekkür ederim fatih usta, şuan için dsPIC ler bana uzak, önümüzdeki kış nasipse hitech vb bir dille bu konulara girmeyi düşünüyorum.
fatih sana zahmet bana mail adresini belirtir bir mail atabilirmisin?

[LORD_EX]

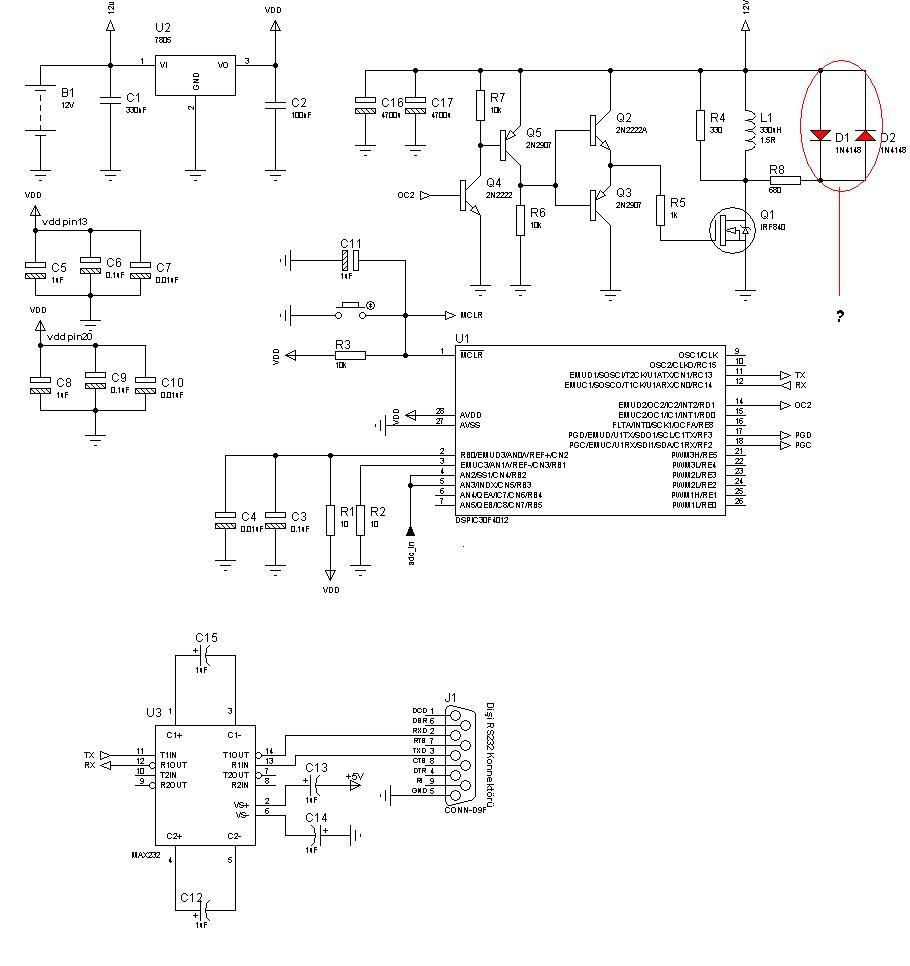

PCB için breadbord üzerinden şemasını çiziyorum. Diyotların üzerindeki sinyali ADC'ye nasıl girelim?
opamp ile diferansiyel amplifikatörmü kullanmalıyız? Fikri olan ? Herkes tatildemi yoksa ...

[pro-TR]

s.a.
fatih ustam amerikayı yeniden keşfetmeye gerek yok, çizmiş olduğun şemaya en uygun çıkışa bir opamp girmektir. bu sayede senin işlemci için lazım olan +5v luk sinyali de elde etmiş olursun, yani işlemcine uyumlu hale getirmiş olursun, şimdi belki klasik uygulamalarda bir sonuç elde edilmedi bende elde edemedim dersen, sana biraz uçuk fikir verebilirim. şöyle ki;
kırpıcı diotlarda oluşan sinyalin voltaj değeri 0,70v (bu 4148 lerin kaabiliyeti gereği) eğer ki sen ben bu oluşan flyback sinyalinin (1000V lardan bahsilen) 0,70v luk kısmı bana yetersiz diye düşünürsen, kırpıcıları devreden çıkarıp yerine kaç v. luk bir sinyali incelemek istersen girişe o kadarlık güçlü bir zener girebilirsin. söylediklerime örtüşen örnek bir şema istersen eğer sandbaxı incelemelisin, verdiğim örnek devrede adamlar girişe 3,3v luk zener girerek flybackın 3,3v luk kısmını incelemişlerdir. son olarak sinyalin kaç v.luk kısmını incelersen incele inceleyeceğin sinyalin çıkışını bir opampla tamponlaman işlemcinin sağlıklı olarak çalışması şarttır. nacizane fikirlerim bunlardır, uygulama konusu senin tasarrrufundadır.
saygılarımla...

[Karadağ]

Merhaba,

Giriş direncinin yüksek olmasından dolayı evirmeyen bir opamp devresi ile adc ye uygulayabilirsin.
Not: OSC sanırım haftasonu gelecek FFT için söz verdiğim ölçümü de gelir gelmez ekleyeceğim.

Saygılarımla

[Karadağ]

Merhaba Arkadaşlar,

Ekte deltadan lf357 nin çıkışından aldığım fft ölçümleri yer almaktadır. Bazı farklılılar gözüküyor fakat bunların pek de işe yaramayacağını düşünüyorum.

Saygılarımla
