hic bi cizirti ses yok
Linkback: Ynt: Delta Pulse 3S

Alıntı yapılan: cihan685 - 12 Aralık 2016, 13:15:25
hic bi cizirti ses yok

İşlemcide bir sorun olabilir(bir ihtimal)

Alıntı yapılan: cihan685 - 12 Aralık 2016, 13:15:25
hic bi cizirti ses yok

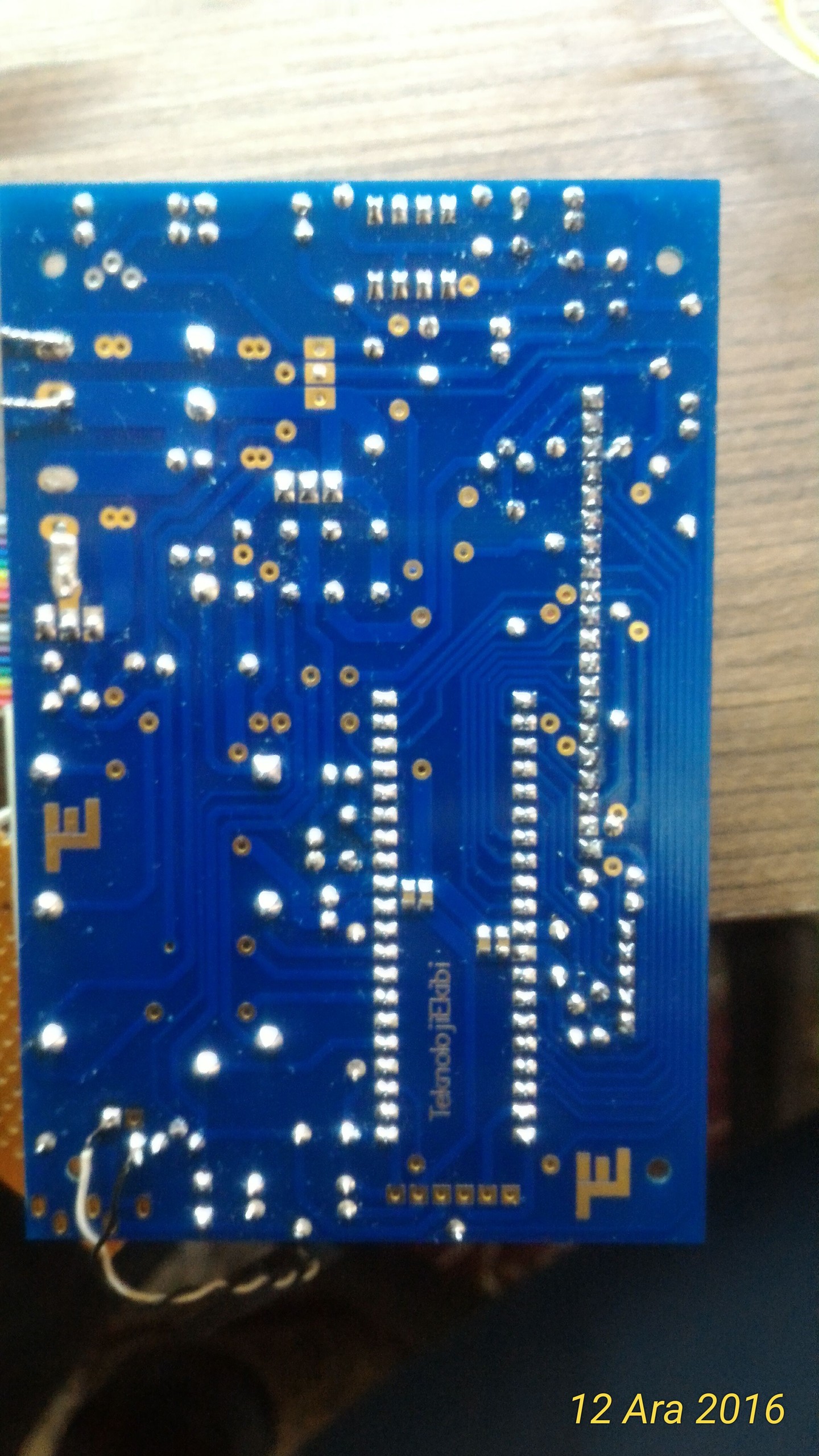

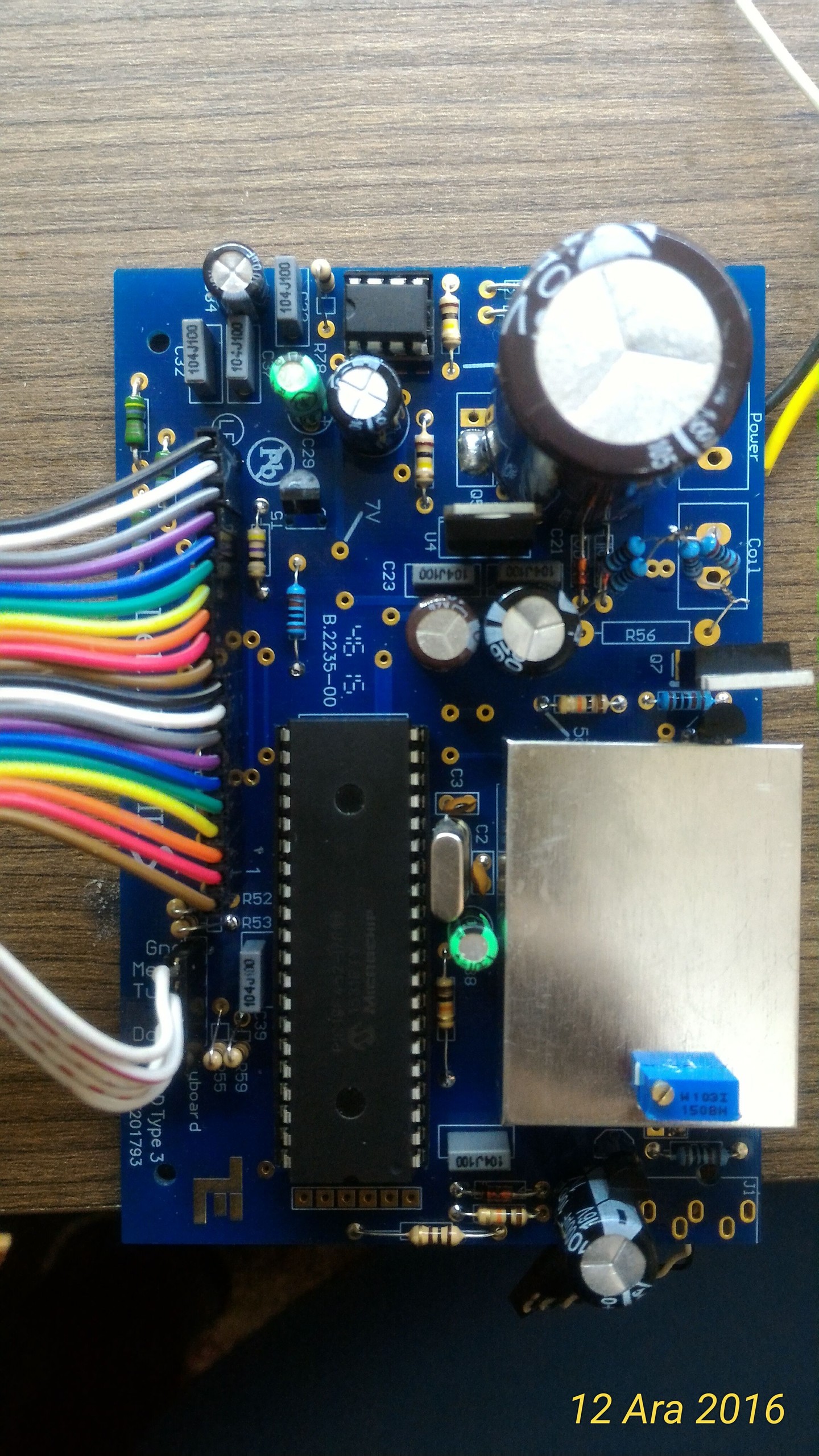

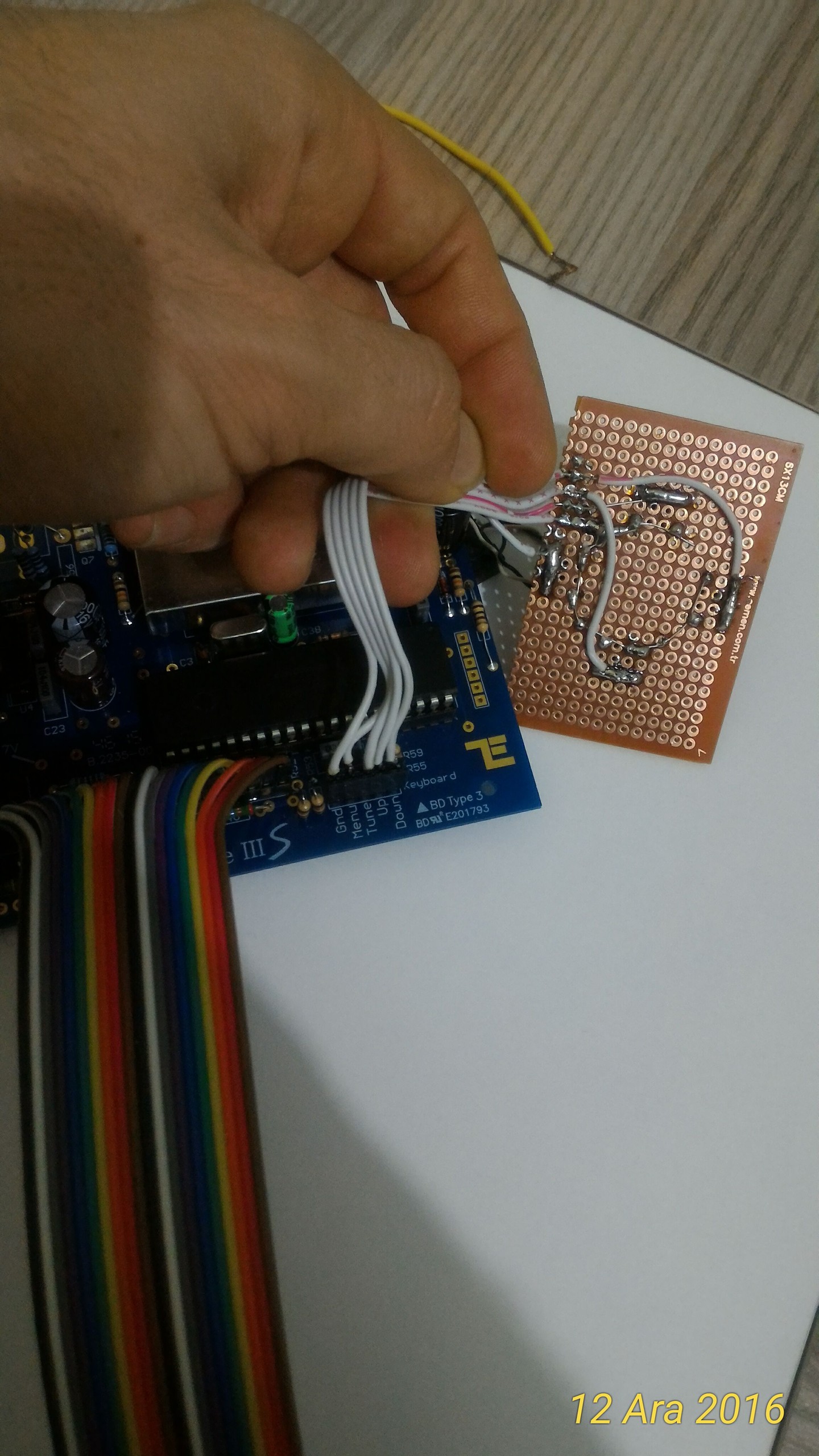

devrenin resmini paylaşırmısınız altdan ve üsten tuş pinleri ile bir bakalım

birde R71 de osilaskopla ölçtüğümde 195-200 hz arası bi frekans görüyorum bu normal mi? bunu herzaman yapmıyor bazen enerji verildiğinde yapıyor, bazen hiç çıkmıyor.

ekran olarak hangi ekranı kullanıyorsunuz

Alıntı yapılan: mehdi06 - 12 Aralık 2016, 23:16:32
ekran olarak hangi ekranı kullanıyorsunuz

12864a ayarladim baglantilarini

j1 soketi kullanmıyorsanız bağlantıyı şöntleyin yada sizin hoparlör kablolarınızdan beyaz olanı r1 in çıkışına bağlayın r56 yı wattlı 1k ile değiştirin ama bunlar ekran almamanız la alakalı değil işlemcinin vdd bacağında +5 volt olduğundan eminseniz ekranı sökün hoparlör bağlantısını yapın küçük hoparlör kullanın hatta 100 nf kondastör ekleyin enerji verip tuş boardınıda sökün gnd ile menü veya tune soketini kısa devre yapıp hoparlörde cızırdama oluyormu kontrol edin 7805de ısınma oluyormu ekranın led bacaklarına enerji geliyormu bunu kontrol edin ve enerji verdiğinizde akım ölçümü yapın kaç amper çekiyor tuneye basınca akımda değişim oluyormu gibi winstar ise cs1 ile cs2 yi ter bağlayın ters geliyor

Arkadaşlar dp3s in aküsünü yanlışlıkla ters bağladım bir kaç dakikada öyle kaldı anlayana kadar.neresi yanmış olabilir hiç açılmıyor.

ustacim modülün etrafına bakarmisin kararla varmi birer işlemciye bircak kucukte olsa delil yada şeklinde bozukluk varmi saygilar

İlgilendiğin için çok teşekkür ederim.görünürde hiç bir anormallik yok.sadece ilk farkettiğimde ırf 840 mofset elimi yaktı. Başkada bir şey yok.

hiç açılmıyorsa hasar büyük modül kesin gitmiştir 7805 tl082 ırf840 bütün kondastörler girişdeki 1n4148 diyot bunları sırası ile değiştrin işlemci inşallah yanmamıştır yoksa birde işlemci geçmiş olsun devrenin resmini atarsanız adım adım nasıl kontrol ederk gideceginizi anlatabilirim,

Bir kaç dakika açık kaldıysa modül de işlemcide yanmıştır. İşin zor usta . Geçmiş olsun...

Alıntı yapılan: mehdi06 - 15 Aralık 2016, 09:49:03
hiç açılmıyorsa hasar büyük modül kesin gitmiştir 7805 tl082 ırf840 bütün kondastörler girişdeki 1n4148 diyot bunları sırası ile değiştrin işlemci inşallah yanmamıştır yoksa birde işlemci geçmiş olsun devrenin resmini atarsanız adım adım nasıl kontrol ederk gideceginizi anlatabilirim,

Eyvallah ustam.bi el atarsanız çok iyi olur.birde ben bu işi çok amatör olarak yapıyorum.becerebilirmiyim bilmiyorum.genelde radyo tamiri falan yapıyorum.ama yardım edersen bi denemek isterim.


Modül yanmış bir kere bariz belli fotodan da anlarsın söktüm zaten.gözle görülen bir tek yanık bu.bütün parçalara tek tek göz attım yanma şişme patlama gibi ip ucu belirti yok.birde bu devre elemanlarını nerden temin edebilirim.ilgine teşekkür ederim.

hangi şehirdesiniz bilmiyorum ama malzemeler pahalı değil ilk önce işlemciyi sökün modül gitmiş belli ekranıda sökün enerji verin ve 7805 in çıkışında kaç volt var ölçün ekran beslemsinde ekran led beslemesinde işlemci vdd bacagında kaç volt geliyor bi kontrol edip cevaplarını yazın ona göre adım adım gidelim

Modül, mofset,7805,kondansitörleri değiştir. Pic de sıkıntı olabilir.

Arkadaşlar devredeki c38 gecen gün patladi sizce neden patlamis olabilir. Su an cihaz acilmiyor. Daha doğrusu aciliyorda kaliyor. Pic LCD ve modülü sokup ölçümleri kontrol ettim bi sorun gorunmuyor. Bobin 2.7r, 680r sönümleme direnci.

7805 İ KONTROL EDİN

5v hattinda sikinti yok voltaj normal geliyor. 7805 elimde mevcut yenileyeyim mi.

c38 işlemcinin besleme kondastörü 5v hattı sağlamsa patlaması doğal değil 3 noktada kalıyorsa eğer tüm kondastörleri değiştirin 7805 akım cektiğinde durumu ne birde ona bakmak lazım modülün sağlam olduğuna eminseniz açması lazım
