Alıntı yapılan: kubilay33 - 25 Nisan 2016, 19:22:07
Merhaba arkadaşlar dp3s hazır kit  bugun elime ulaştı deneme yapim dedim acılıyor ekranında kalıyor nedense neden olabilir

Nerede nasıl bir deneme yaptınız?

Linkback: Ynt: Delta Pulse 3S

ev ortamında hocam baglantılarını yaptım akü v.s aküyüde hüseyin ustadan aldım fakat acılıyor erkanında kalıyor ilerleme yok

Sayın kubilay 33 formda aynı sorun yüzlerce kez soruldu bobin metal algılıyorsa bağlı değilse bunu yapabilir doğal bir.durum evde betonun içindeki demirleri görür veya duvarda krişlerdeki.demirler televizyon veya metal olan her.gibirşeyden etkilenir kontrol.için metal olmayan ortamlarda açın ve sönüm eğrisini kontrol edin ilk sayfaya kullanma klavuzu var detaylıca okuyun güzel bir cihaz aldınız emin olabilirsiniz kullanmanız biraz tecrübe gerektirecek kısa sürede alışacağınıza inanıyorum
Saygılar

Selamün aleyküm ustalar. Mikrofon çıkışına + v taşıyan bir direnç var r1 direnci 100 ohm diye biliyorum. Üzerinden çok akım geçiyor. Cihazı açtıktan bir dakika geçmeden dumanlar çıkmaya başlıyor . ikinci sorunum ise butonlar. menüye girmeye çalışıyorum. basıyorum menü açılıp tekrar kapanıyor. anlamadım gitti . 7 volt okumam gereken yerde 5.9 volt var . hep dağıttık işi. neyse yeni bir bpc alıp tekrar toplayacağız her halde bu karşılaştığım sorunlar ile karşılaşan oldu mu ? nasıl çözdünüz ?

Sayın tekore pcb nin ön ve arka taraflarının resmini.atarmısınız

Sorun çözüldü şükür yerdeki karo altındaki metalden etkilemiş açılmıyormuş cihaz! yükseğe asınca başlığı düzeldi

Alıntı yapılan: kubilay33 - 25 Nisan 2016, 20:42:58
Sorun çözüldü şükür yerdeki karo altındaki metalden etkilemiş açılmıyormuş cihaz! yükseğe asınca başlığı düzeldi

Hadi hayırlısı olsun, saygılarımla

Sağol hocam diline sağlık.Ufak ufak eksiklerini tamamlim kutulama işlemi başlık tutma kolu vesaire

Alıntı yapılan: kubilay33 - 25 Nisan 2016, 20:42:58
Sorun çözüldü şükür yerdeki karo altındaki metalden etkilemiş açılmıyormuş cihaz! yükseğe asınca başlığı düzeldi

Sorun çözüldüğüne sevindim hayırlı olsun başka sorunlarınızz olursa formda birçok arkadaş zevkle yardımcı olacaktır
Saygılar

Sağolasın mehdi aksilik olmadı cihazda sadece biraz devrelerde ısınma var azda olsa ,ikinci el tutma kolu ve başlık lazım s3 uygun 28lik yada 30 luk başlık bulabilirsem alacağım bulamassam hüseyin beyden alacaz Allah kerim. Tutma kolunu belki yapabilirim buna benzer resimdekigibi

Alıntı yapılan: mehdi06 - 25 Nisan 2016, 20:27:07
Sayın tekore pcb nin ön ve arka taraflarının resmini.atarmısınız

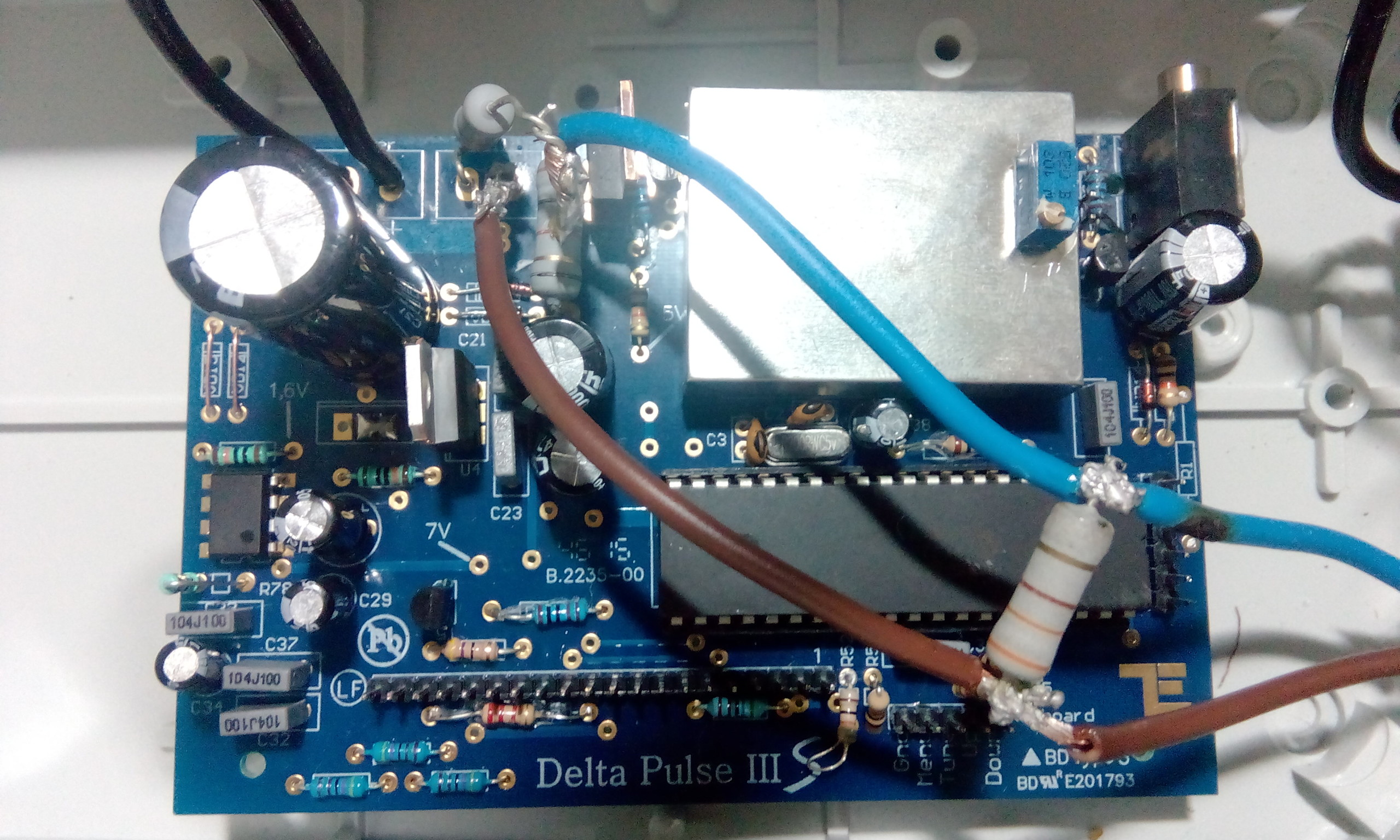

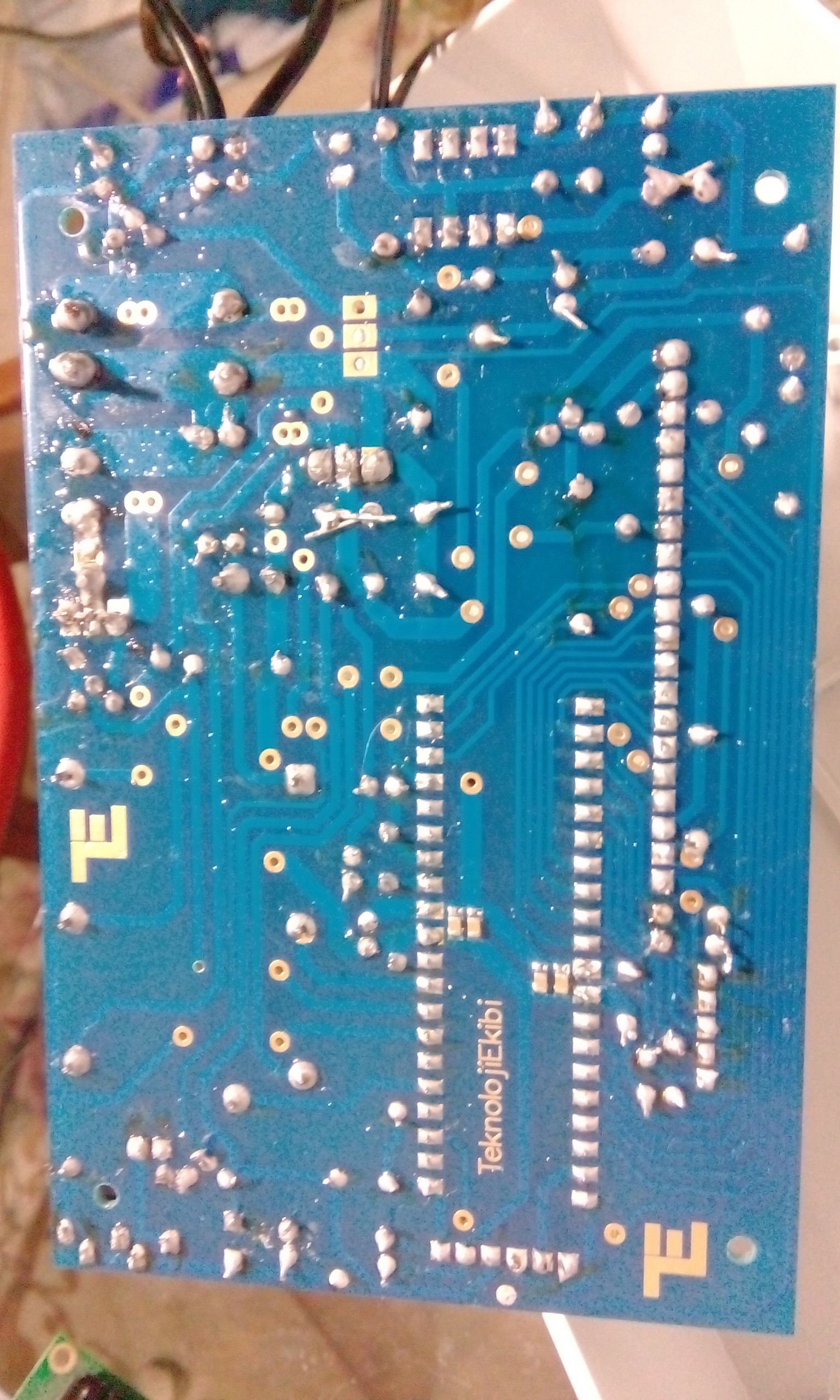

Sönümleme direncini sonradan eklediğim için kabloda ekli kaldı. Dandik lehim teli kullandım bu arada. Sönümleme dirençlerinin bağlantısını değiştireceğim deneme için böyle bir bağlantı yaptım.

Alıntı yapılan: tekore - 25 Nisan 2016, 22:53:28

Alıntı yapılan: mehdi06 - 25 Nisan 2016, 20:27:07
Sayın tekore pcb nin ön ve arka taraflarının resmini.atarmısınız

Sönümleme direncini sonradan eklediğim için kabloda ekli kaldı. Dandik lehim teli kullandım bu arada. Sönümleme dirençlerinin bağlantısını değiştireceğim deneme için böyle bir bağlantı yaptım.

J1 kulaklık soketini sök kısa devre olabilir voltaj ölçümünüz doğru r1 100ohm olacak cihaz kendi kendine açılıyo sanırım ve sönümleme drençleriniz açma kapama tuşlarına değerse işlemci yanar lehimlerde soğuk lehimler var pastayla güzelce lehimleyin ve selülozik tinerle pcb yi lehim yerlerini fırçalayın
Saygılar

ustad bırkac yer ısaretledim resimde görebildiğim kadarıyla

bır eksıklık daha gördüm sanki

Sayın macero işaretlediğiniz noktalar doğal olması gereken noktalar pcb çiziminden kontrol ettim sorun yok

Lehimlerin çok kötü... Kaliteli bir lehim makinasiyla tekrar elden geçir lısa devre olabilir devrende özellikle ırf740 alt lehimleri birbirine değiyor sanki.

Alıntı yapılan: macero - 24 Nisan 2016, 15:24:59
Birde arkadaslar bu ekrana ait kontrast direncleri nelerdir 8,2 k ve 560 r denedim menu ile aciliyor cihaz hic yazi gelmiyor tune acmiyor cihazi sorun ekrandami baska bir yerdemi

ya dirençlerden yada ekran kablolarında bir temassizlil veya kisa devre var

Alıntı yapılan: macero - 26 Nisan 2016, 09:05:35
bır eksıklık daha gördüm sanki

Mehdi hocam buradaki mosfet yok

Alıntı yapılan: _Hektor_ - 26 Nisan 2016, 11:06:27

Alıntı yapılan: macero - 24 Nisan 2016, 15:24:59
Birde arkadaslar bu ekrana ait kontrast direncleri nelerdir 8,2 k ve 560 r denedim menu ile aciliyor cihaz hic yazi gelmiyor tune acmiyor cihazi sorun ekrandami baska bir yerdemi

ya dirençlerden yada ekran kablolarında bir temassizlil veya kisa devre var

Hocam bugun b serisi ekran alip denicem

Sayın macero hüseyin ustamın san revizyon pcb si son güncelleme yazısı ilk sayfada var alıntıdır


[/size]09/07/2015 Güncelleme


Devre diziliminde T12 ve Q5 takılmayacak. Q5 in D ve S pinleri kısadevre edilecekir. VD12 ve VD15 takılmayacak yerleri kısadevre edilecektir.
Devre çalışmasının testi için ölçülen 1,6V yerine 0V görülecek, 7V yerine 6V görülecektir.
Devrede kısa devre oyüzden yok tüm noktaları inceledim doğru stereo kulaklık soketindi kısa devre var bence başka noktadan r1akımçekmez eğer kulaklık takılıyo ve kulaklıkta kısa devre yoksa besleme soketi höpörlörün + besleme ucu kıssa devre olmazsa akım çekmesi imkansız bi nokta tekore arkadaşımız geçenlerdede kendi kendine açılıyo demişti tahminlerime göre tune tuşuna + 12 deymiş ve işlemcinin pini bozuldu lehimler soğuk lehim mevcut pastayla tekrardan lehimlenmesi lazım tinerle temizlemesini söylemiştim
SAYGILAR
