Bobinde bilgileri 42cm cap 0.8 mm telden 46 tur yaklaşık 60mt tel kullandım. Direnci 2 ohm  LCR metre olmadığı için endüktansını ölçemedim. Metal duvarı en fazla 3.8 metreden ötmeye başlıyor.
Linkback: Ynt: Delta Pulse 3S

Alıntı yapılan: craft37 - 16 Eylül 2015, 00:27:35
Bobinde bilgileri 42cm cap 0.8 mm telden 46 tur yaklaşık 60mt tel kullandım. Direnci 2 ohm  LCR metre olmadığı için endüktansını ölçemedim. Metal duvarı en fazla 3.8 metreden ötmeye başlıyor.

craft , kullandığınız tel çok kalın. 42 cm çap 2R omaj doğru ama endüktans 1000mh den fazla çıkmış olmalı.Bu yüzden sizin cihaz deşarj süresi uzun olduğundan sürekli ötme oluyor.

38cm çapında 0,60 telden 24 tur sarın. Omaj 2,4R ile 3R arasında olsun. İyi çalışmalar

Benim cihaz da sürekli ötme yokki. Sadece küp parçasını da metal gibi algılamaya başlıyor. Onun haricinde ayrımı falan gayet güzel çalışıyor .hatta ilk cat 6 ile yapılan bobin 700mah çekerken bu bobinle 500 mah i geçmiyor.

Walkman yüksek endüktas konusunda haklı. Ben de zatem bunun için sormuştum.Bir şekilde endüktansı ölçebilirseniz sorunun tesbiti için faydalı olur.

Yardımınız için teşekkür ederim. En kısa zamanda LCR metre sipariş edip ölçücem.bu arada küp kırık parçasına neden aletin sinyal verdiğini anladım içerisinde demir alaşımı veya demir tozu olduğu tespit edilmiştir.

Alıntı yapılan: craft37 - 17 Eylül 2015, 22:03:24
Yardımınız için teşekkür ederim. En kısa zamanda LCR metre sipariş edip ölçücem.bu arada küp kırık parçasına neden aletin sinyal verdiğini anladım içerisinde demir alaşımı veya demir tozu olduğu tespit edilmiştir.

Bende de bu tür küp parçalarından var. İçinde demir sülfür oluyor bunların. Namı diyar yalancı altın.

s.a bu aktifleştirme işi nasıl yapılıyo bilen varsa yardımcı olabilirmi?

Alıntı yapılan: catalgaya - 20 Eylül 2015, 00:10:22


s.a bu aktifleştirme işi nasıl yapılıyo bilen varsa yardımcı olabilirmi?

catalgaya Karadağ ustamıza bu ekrandaki aktifleşitmer bilgilerini (kullanıcı adı ve seri no) özelden gönderin size etkinleştirme kodu göndersin.

Alıntı yapılan: walkman - 20 Eylül 2015, 00:14:41

Alıntı yapılan: catalgaya - 20 Eylül 2015, 00:10:22


s.a bu aktifleştirme işi nasıl yapılıyo bilen varsa yardımcı olabilirmi?

catalgaya Karadağ ustamıza bu ekrandaki aktifleşitmer bilgilerini (kullanıcı adı ve seri no) özelden gönderin size etkinleştirme kodu göndersin.

teşekkürler.. ustamızın  işi başından aşkındır diye foruma bi sorayım dedim

daha önceden aldığınız etkinleştirme kodu duruyorsa o kodu girmeyi deneyin....
türetilmiş olan etkinleştirme kodu sizin cihazınızla uyumlu ise etkinleştirme başarılı olacaktır...

Sayfalardan birinde yazıyordu galiba ama bulamadım 1x1m lık bobin sarım bilgileri nasıldı acaba.

craft37, DP3S de kullanacağınız bobinlerin omaj ve endüktansları birbirine eşit olmalıdır. Örneğin 38 lik başlık yaptınız omajı ne ise 1x1 başlık içinde aynı omajı yakalamalısınız.

Buda benim son toparladIgIm DP3S.Sadece modul ve headerler kaldI.Gereken olcumler tamam.

Jickata ustam, ellerinize sağlık. Pcb de kullandığınız mosfetin performansını da testler yapıp bilgilendirmenizi bekliyorum. Saygılar

Mofset IRFP460 ustam.Karadag ustam daha iyi calIsIr demisti,cunku mofset daha guclu.SonuclarI bildiririm.

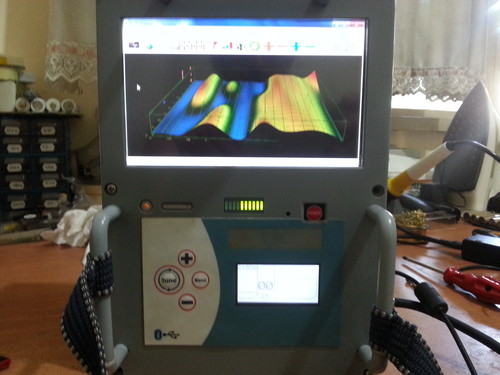

ustam ellerine sağlık program harika olmuş teşekkürler..

Ellerine saglIk catalgaya usta,harika cihaz olmus.

Alıntı yapılan: jickata - 20 Eylül 2015, 15:55:28
Ellerine saglIk catalgaya usta,harika cihaz olmus.

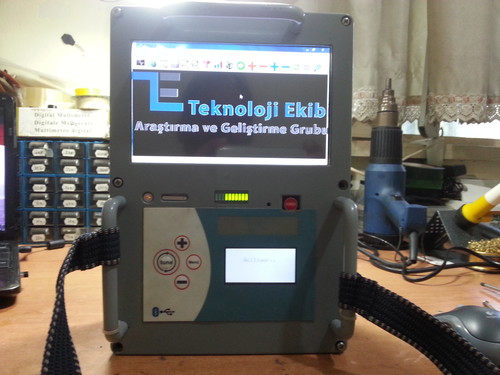

teşekkür ederim. ustamızın sayesinde oluyo, logo,da ekrana yakıştı doğrusu

Catalgaya ustam elinize sağlık laptopla uğraşmadan ikisi bir arada cihaz olmuş.harici pil göstergeside iyi olmuş gerekli.

@KARADAĞ ustam;
3S3D de manyetometre çekiminde çekimin derinlik bilgisi mevcutmu? gradiometrede derinlik bilgisi yok malum, bunda varmı?
