Alıntı yapılan: elektrikteacher - 20 Haziran 2015, 20:44:23
Bugün çalışırken bir problemle karşılaştım.. Cihaz açıldiktan sonra ilk metali gördüğü zaman hemen kapanıyordu.. Sebebi baziri lehim yaptiktan sonra bazırın kablosu tel atmis bir birine kisa devre olmuş ondan dolayi sistemi kapatıyor.. Aynı durumla karşılaşanlara faydasi olur diye düşündüm.

Bu hata sadece devreden değil speaker 8ohm 0.5 watt watt düşük kullanınca oluyor ve dahası speakeri paralel 100nf kond. Atmak gerek yoksa ses fazla doyuma çıkınca cihaz kapanır bunada dikkat edin..
Linkback: Ynt: Delta Pulse 3S

Ben en son sürümü aldım acaba montaj notlarında v2.1 için r23 4.7 k ile değişiyordu bu en son sürüm içinde gecerlimidir acaba ?

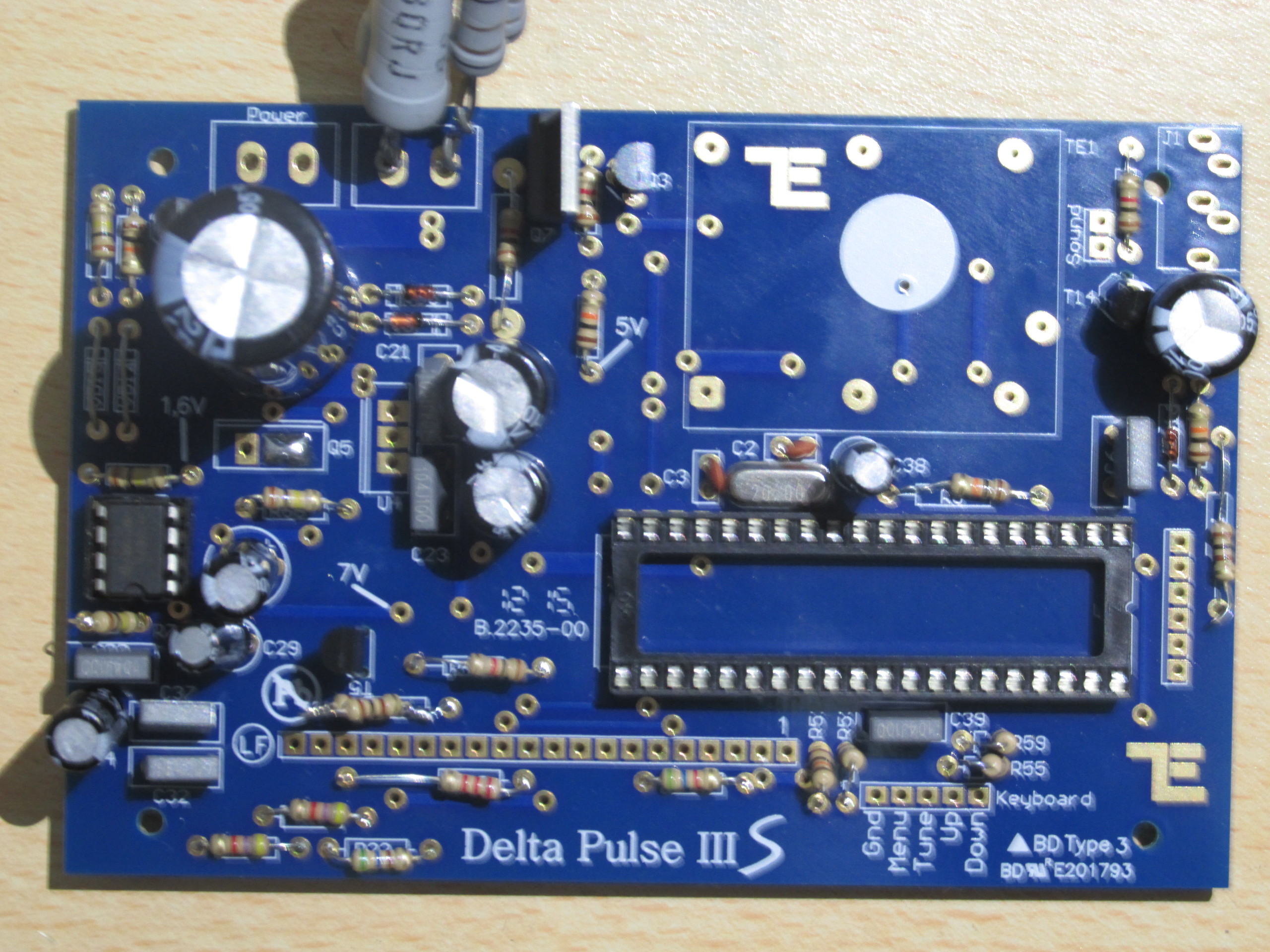

Devrede bir sorun varmı ve bu Lm7805k nasıl bağlanıyor

Alıntı yapılan: vansa65 - 20 Haziran 2015, 22:42:50
Aekadşlar delta 3s herkese tavsiye edilecek bir cihaz .2 yıl oldu kulanıyorum 2.1 versiyon hemde.şimdiye kadar boş bir kazma vurmuş deyiliz.sadece cihazı cok iyi bilmek gerek ve bu cihaz için büyük başlık çok saglam iş ccıkarıyo eşigi 8 de kulanın ve en buyuk minerali bile tesbit edin.+ 30 40 verdimi hiç ugraşmayın çünkü mineral seviyesi 30 veya 40 veriyor denendi..

Bilgilendirme dogrudur fakat evrensel degildir yani herzaman boyle degildir .  Bende 2.1  versiyon kullaniyorum su an icin , bu cihaz derindeki  minerali gormez zaten  yuzeyselse  ve yogunsa + deger gorunebilir ekranda (  genelde eksi deger verir minerale ) fakat derindeyse ve tamda sizin aradiginiz objeyse +10 , + 20 , + 30  verebilir . Anlatmak istedigim  operatorluk herzaman konusmali arazide . Bazi durumlarda biraz eşelenmenin kimseye zarari olmaz

Alıntı yapılan: fx160 - 23 Haziran 2015, 00:39:44

Sönümleme direncini hatalı montaj yapmışsınız.
7805k kullanmanız abartı olur.Plastik gövde kullanın...

Alıntı yapılan: fx160 - 23 Haziran 2015, 00:41:48
Devrede bir sorun varmı ve bu Lm7805k nasıl bağlanıyor

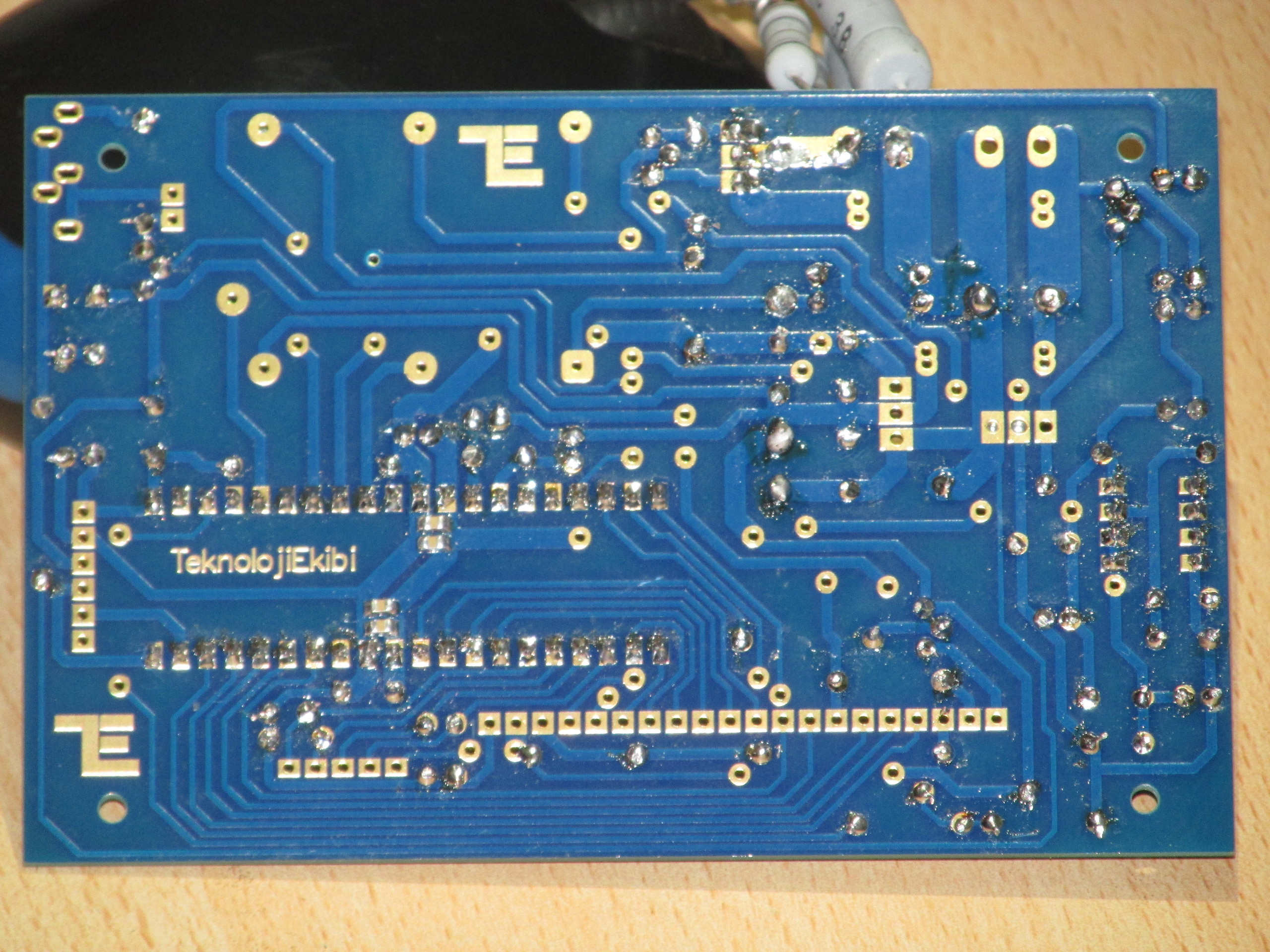

Lehimleride kaliteli pasta ve lehimle iyice yedirin yuvalara tam lehim tutmamış yerler var düzeltirseniz arazide ve testlerde sorun cikarmayacaktir.

Onur ustamin dediği gibi sönüm direnci hatalı 680 ohmlar yatay duracak sokette. Ölçümde hatalı olur buda osc tutturamama olur..

lehim teli kaliteli fakat biraz az kullandım doğrudur en son biraz daha dolgu yapacam. v4 ile değişen neler var devrede acaba? elektrik vermedim daha vermek için sizlerin onayı olsun.

1.6 volt olması gereken yerde 0 volt . 7 volt olması gerekende 6 volt . 5 olması gerekende 4.90 var bu neyden kaynaklı?

Alıntı yapılan: fx160 - 23 Haziran 2015, 09:46:32
lehim teli kaliteli fakat biraz az kullandım doğrudur en son biraz daha dolgu yapacam. v4 ile değişen neler var devrede acaba? elektrik vermedim daha vermek için sizlerin onayı olsun.

Bildiğim kadarı ile büyük bir değişiklik yok donanımda. Karadağ ustam ustam musait bir zaman da değişikliklerle ilgili bir word yada txt dosyası yapar  basitçe

Alıntı yapılan: fx160 - 23 Haziran 2015, 12:38:19
1.6 volt olması gereken yerde 0 volt . 7 volt olması gerekende 6 volt . 5 olması gerekende 4.90 var bu neyden kaynaklı?

Aldığınız ölçümler doğru 7 olan yerde 6 kusur bir voltaj ...5 olan yerde 4.90 1.6 olan yerde ise 0 görmeniz doğru ölçümdür bazen ölçü aletleri dusuk ilçe biliyor kalitesinden dolayı..

Ustalar bobini de yaptim.Kitle gonderilen bobinin icindeki telleri tek haline getirdin.İcinde sarmal sekilde.Boru icine doladigimda omaji 0,5 dustu direnci de taktigimda 3,3 om geliyor ,0,5 R ilave yapmak istiyorum toplam 3,8 R gelir.Bobin kablosunu bit pazarindan iki telli tellerin uzeri orgulu onlarin uzerinde aliminyum folyo,folyonun uzerinde yine orgu.Bu kablo olurmu ne diyeceksiniz.Cocuklar beni boyle ince islerle ugrastimi gorunce  bababalar gununde gazli havye almislar.Lehim yaparken elektrikten etkilenmiyecek,kirsal alana gitigimde disarda da lehim yapilabilecec.Karadag ustadanin da gorusu olsa sevinirim.İki gun sonra Rodoplara gidiyorum geldikten sonra kirsalda denemesini yapacagim.Saygilar.Yasli 66
Alt+s

Yasli66

Alıntı yapılan: mustafa öztürk - 23 Haziran 2015, 14:25:22
Ustalar bobini de yaptim.Kitle gonderilen bobinin icindeki telleri tek haline getirdin.İcinde sarmal sekilde.Boru icine doladigimda omaji 0,5 dustu direnci de taktigimda 3,3 om geliyor ,0,5 R ilave yapmak istiyorum toplam 3,8 R gelir.Bobin kablosunu bit pazarindan iki telli tellerin uzeri orgulu onlarin uzerinde aliminyum folyo,folyonun uzerinde yine orgu.Bu kablo olurmu ne diyeceksiniz.Cocuklar beni boyle ince islerle ugrastimi gorunce  bababalar gununde gazli havye almislar.Lehim yaparken elektrikten etkilenmiyecek,kirsal alana gitigimde disarda da lehim yapilabilecec.Karadag ustadanin da gorusu olsa sevinirim.İki gun sonra Rodoplara gidiyorum geldikten sonra kirsalda denemesini yapacagim.Saygilar.Yasli 66
Alt+s

Ustam biraz ugrasmissiniz kaliteli bir cad kablo ile demonde başlıkla uğraşmadan yapardınız ...ara kablo işine gelince okadar ugrasmaniza gerek yok cevreniz de elektronik ci varsa ses sistemleri üzerine 1.5mm blendajli mikrofon kablosu alın hem zamaniniz gitmez hemde çok uğraşıp hevesiniz kaçmaz..

Y 66

Y-66

Buda yapim asamasinda.Y-66

modül ve PIC in bacaklarında hangi voltaj değerleri olmalı yazabilirmisiniz . şimdiden teşekkür ederim. son versiyon için

Alıntı yapılan: mustafa öztürk - 23 Haziran 2015, 14:31:09
Yasli66

Elinize sağlık. Videolarınız da görmeyi sabırsızlıkla bekliyoruz

Alıntı yapılan: fx160 - 23 Haziran 2015, 15:29:19
modül ve PIC in bacaklarında hangi voltaj değerleri olmalı yazabilirmisiniz . şimdiden teşekkür ederim. son versiyon için

Modül ve pic bacaklarında voltaj kontrolü yapmanıza gerek yok.

Saygılar
