Alıntı yapılan: Karadağ - 16 Şubat 2015, 10:19:13

Alıntı yapılan: shahram405 - 15 Şubat 2015, 18:41:37
evet ustam tam boyle yaptim!!!!ama sadece isigi yanior lcdnin ama hich bir hat falan galmior!!!!

kontrast ayarını yapmamışsınız. a ile b tipi lcdlerin kontratı farklıdır.

nasil yapmaliim karadag ustam???yardimci olurmusunuz lutfan???
Linkback: Ynt: Delta Pulse 3S

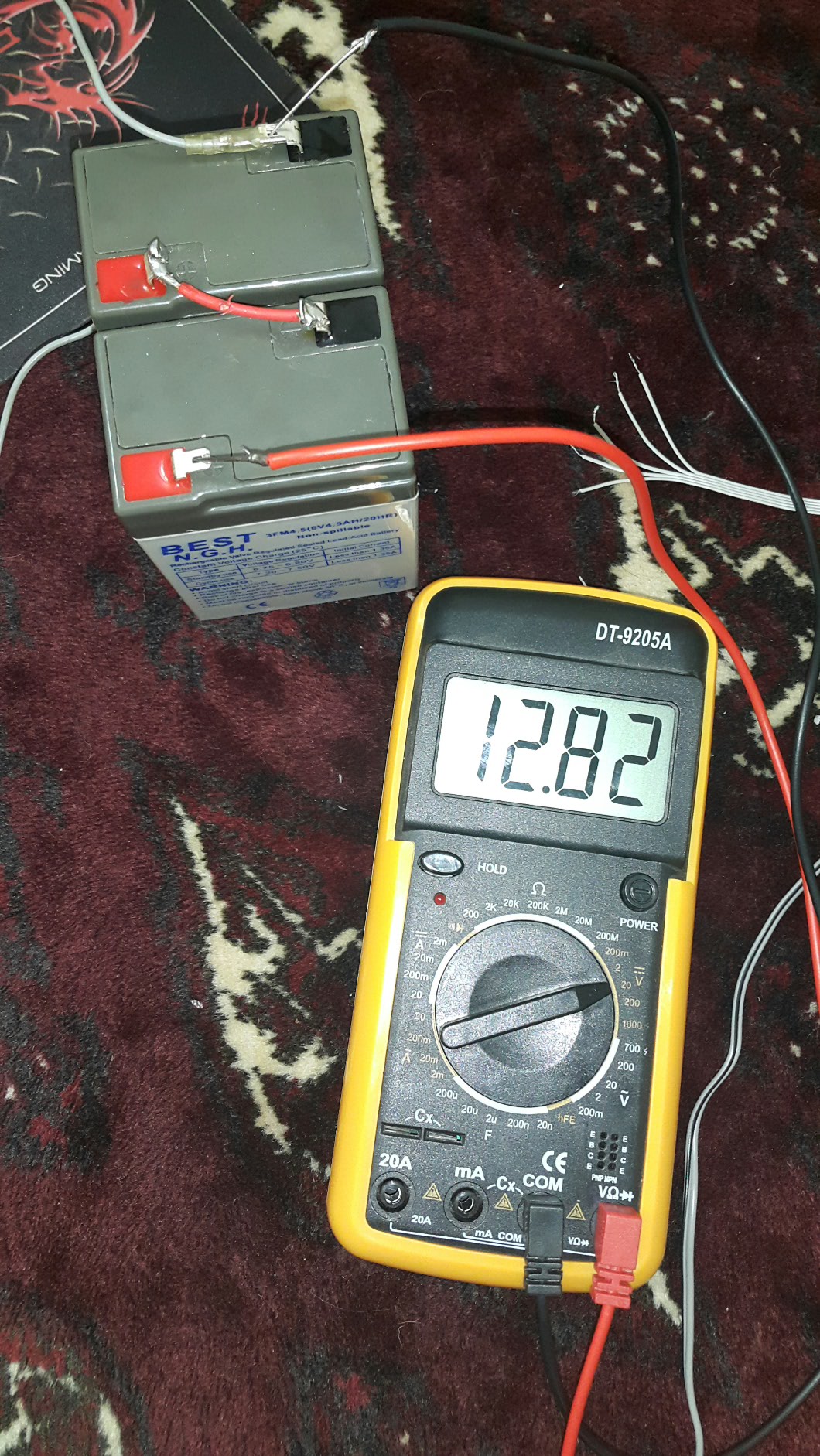

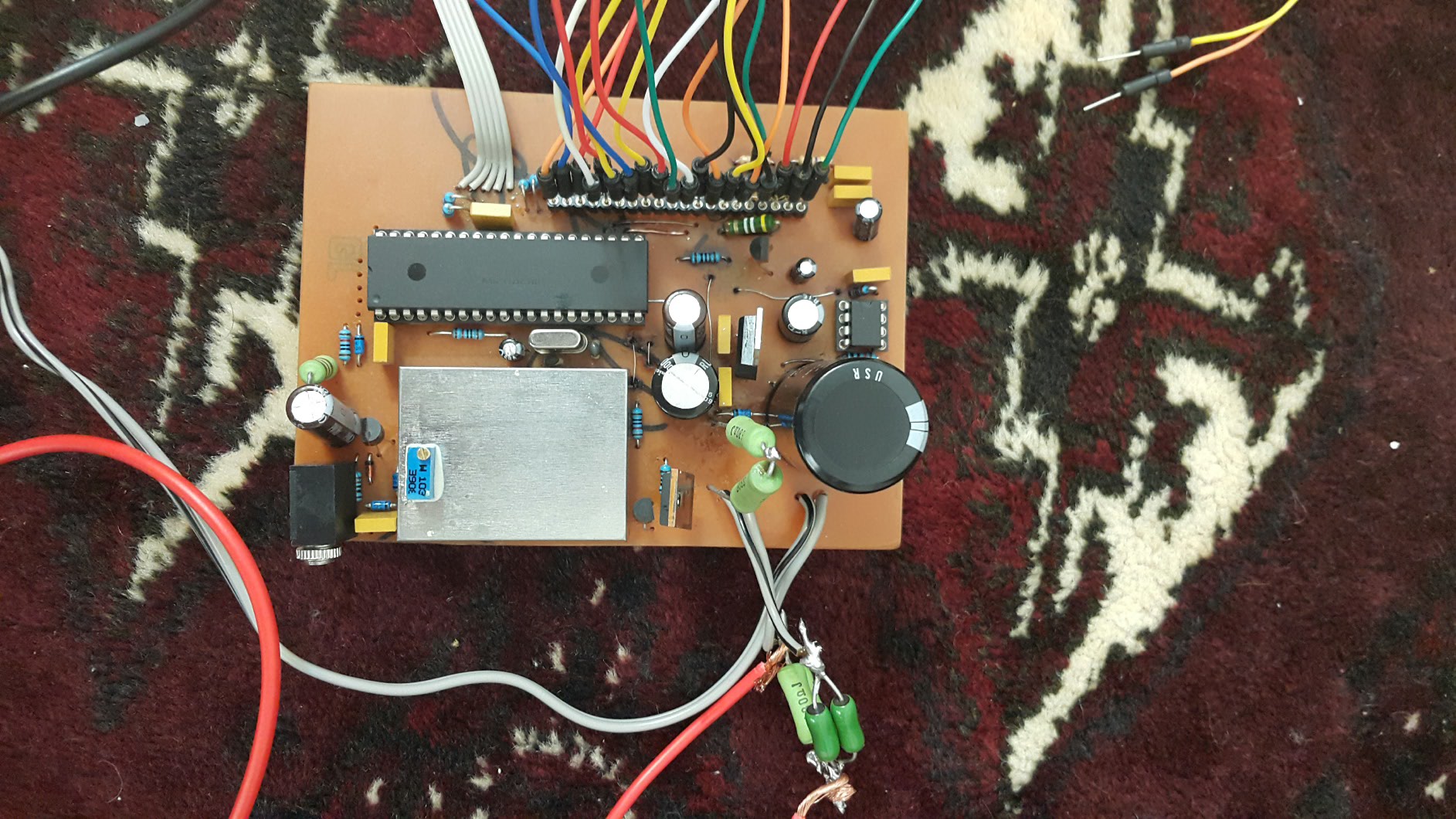

buda resimlar aku ve pcb dan be aku voltajindan!!!2n7000 isinmaya basladi tune tusuna basdigimda!!!

Alıntı yapılan: shahram405 - 16 Şubat 2015, 11:11:10

Alıntı yapılan: Karadağ - 16 Şubat 2015, 10:19:13

Alıntı yapılan: shahram405 - 15 Şubat 2015, 18:41:37
evet ustam tam boyle yaptim!!!!ama sadece isigi yanior lcdnin ama hich bir hat falan galmior!!!!

kontrast ayarını yapmamışsınız. a ile b tipi lcdlerin kontratı farklıdır.

nasil yapmaliim karadag ustam???yardimci olurmusunuz lutfan???

Kontrast ayari glcd ekraninizin datasheed baglanti semasinda ki kontrans olarak belirtilen pindir.bu pine uygun direnç takarak aydinlik ve karanlık ayarini yapcaksiniz.

Alıntı yapılan: kripto55 - 16 Şubat 2015, 11:18:34

Alıntı yapılan: shahram405 - 16 Şubat 2015, 11:11:10

Alıntı yapılan: Karadağ - 16 Şubat 2015, 10:19:13

Alıntı yapılan: shahram405 - 15 Şubat 2015, 18:41:37
evet ustam tam boyle yaptim!!!!ama sadece isigi yanior lcdnin ama hich bir hat falan galmior!!!!

kontrast ayarını yapmamışsınız. a ile b tipi lcdlerin kontratı farklıdır.

nasil yapmaliim karadag ustam???yardimci olurmusunuz lutfan???

Kontrast ayari glcd ekraninizin datasheed baglanti semasinda ki kontrans olarak belirtilen pindir.bu pine uygun direnç takarak aydinlik ve karanlık ayarini yapcaksiniz.

kripto55 usta ban pek cok anlamadim!!!yardimci olurmusunuz???hangi bacaga??ne direnci baglamam gerekir???

affedarsiniz ustalar yanlis yazmisim bobin bagli sardigim bobin 2.3ohm ama irf840 isinior!!!

***

Alıntı yapılan: shahram405 - 16 Şubat 2015, 11:11:10

Alıntı yapılan: Karadağ - 16 Şubat 2015, 10:19:13

Alıntı yapılan: shahram405 - 15 Şubat 2015, 18:41:37
evet ustam tam boyle yaptim!!!!ama sadece isigi yanior lcdnin ama hich bir hat falan galmior!!!!

kontrast ayarını yapmamışsınız. a ile b tipi lcdlerin kontratı farklıdır.

nasil yapmaliim karadag ustam???yardimci olurmusunuz lutfan???

10k lık trimpot  tak ayarlarsı

işaretli yerdeki dirençleri sök  trimpot tak

selamün aleyküm ardaşlar forumda uye arkadaşlardan ist da olan varmi

ustam yani ban bu trimpot koyarsam harsey duzelicek midir???yazilar gelirmi??? irf840 isinmasila da ilgilimidir???benim bobin 2.5ohm ama yinede isinior!!!

hayır sadece ekranı düzeltmekle ilgilidir

****

3d turlarina basladim hele şükür vakit buldukça boyle bir sistem için destek olan hüseyin ustama tesekkur ederim..

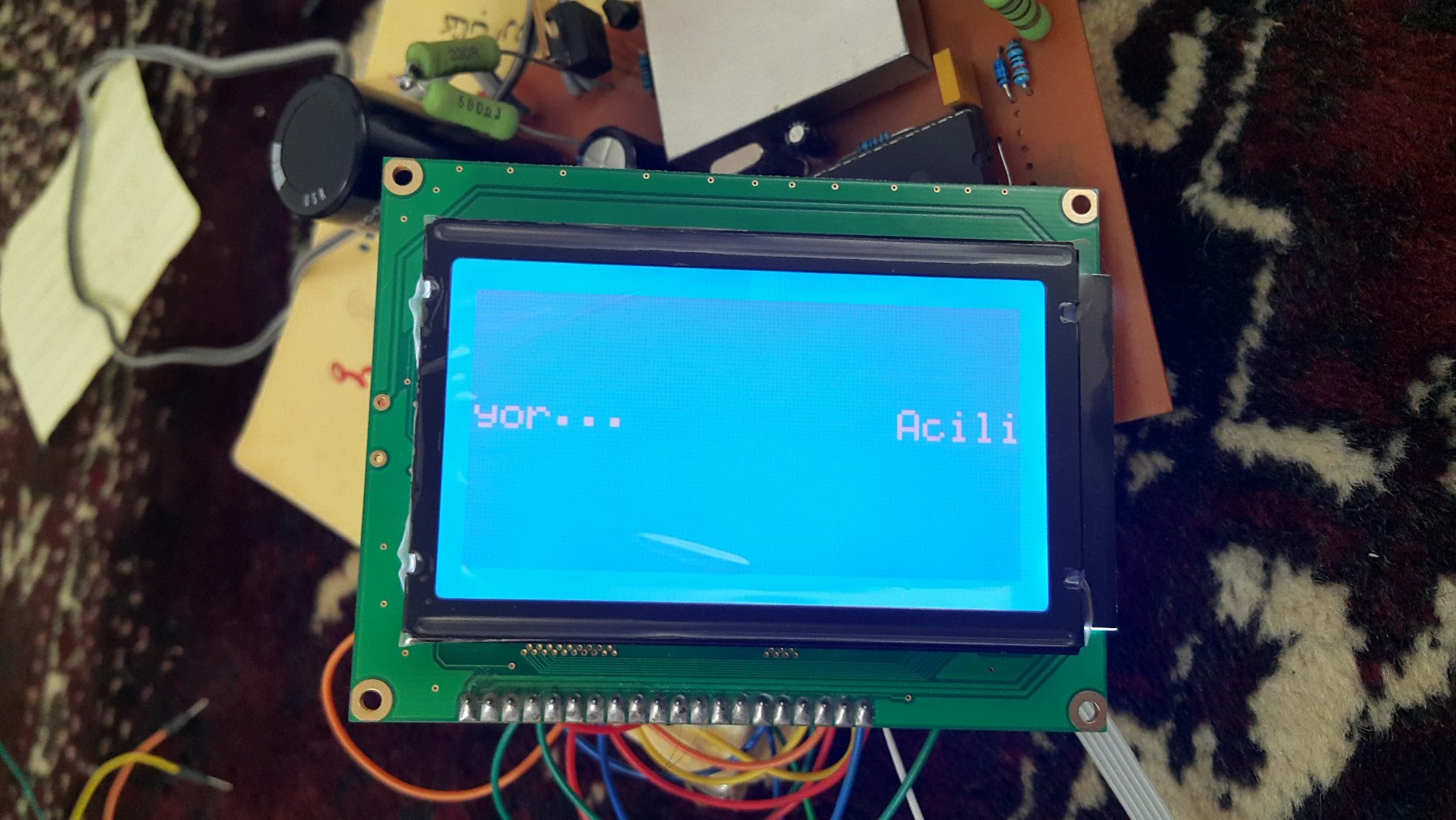

acemi ustanin yardimila trimpot da ekledim!!! ama bir problemim daha var irf840 asiri isinior!!! parmakimin derisi yapisti!!!hemde bu lcd deki yaziyi nasil duzelte bilirim???

Mosfet ters ustam.2n de ters gibi pek belli olmuyor ama.
Yazı problemi de pin sıralaması veya montajda (lehim vb.)sorun olabilir...

Alıntı yapılan: shahram405 - 17 Şubat 2015, 10:37:11
acemi ustanin yardimila trimpot da ekledim!!! ama bir problemim daha var irf840 asiri isinior!!! parmakimin derisi yapisti!!!hemde bu lcd deki yaziyi nasil duzelte bilirim???

İrf nin yönüne dikkat ediniz sema ve board daki kompenantlarin dizilimine tekrar bakiniz.
Ekran hatasida muhtemelen data pinleriniz hatali tekrar data sheedden bakarak montaj yapiniz.

Alıntı yapılan: kripto55 - 17 Şubat 2015, 14:52:14

Alıntı yapılan: shahram405 - 17 Şubat 2015, 10:37:11
acemi ustanin yardimila trimpot da ekledim!!! ama bir problemim daha var irf840 asiri isinior!!! parmakimin derisi yapisti!!!hemde bu lcd deki yaziyi nasil duzelte bilirim???

İrf nin yönüne dikkat ediniz sema ve board daki kompenantlarin dizilimine tekrar bakiniz.
Ekran hatasida muhtemelen data pinleriniz hatali tekrar data sheedden bakarak montaj yapiniz.

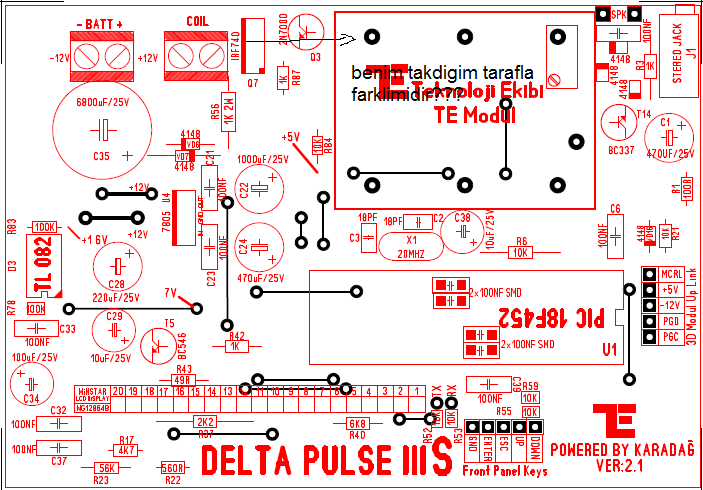

ustam benim takdigim tarafla farklimidir???

840 ila 740 kın arasındaki farkı bilmiyorum pek sen bide 740 dene

ekrandaki yazıyıda  yanlış bağlamadan oluşuyor sanırım

irf 640, 740,840  üçüde olur.
