merhaba

Devresini hazırlayıp proje kutusu arayanlar var ise ben sipariş verdiğim modeli paylaşmak istedim.
Hem görünüm olarak hemde orijinal butonlu yapısı nedeniyle tavsiye niteliğindedir.


İncelemek isteyenler için web adresi : http://www.altinkaya.com.tr/
Linkback: Ynt: Delta Pulse 3S

Arkadaslar,ilk verilen job1 dosyasInda R42 22k,yeni job1 dosyasInda ise 1K.Hangisi dogru.DP3'te de 22k.

İlk verilen malzeme listesi ile şimdiki malzeme listesi arasında bazı direnç ve condansatörler de farklılıklar var. İlk listedeki değerleri montajlarsanız kullanma klavuzunda ki değerleri yakalayamıyorsunuz. Yeni listeyi kullanın.

Alıntı yapılan: jickata - 13 Eylül 2013, 06:01:27
Arkadaslar,ilk verilen job1 dosyasInda R42 22k,yeni job1 dosyasInda ise 1K.Hangisi dogru.DP3'te de 22k.

jicata usta R22 1k olarak değiştirilmiştir.

mustafa ustamın eline su dökemem. ama hoşuma gitti böyle

çok janjanlı olmuş eline sağlık....

Merhaba arkadaşlar bu dedektör konusuna yeni bir başlangıç yaptım hobi amaçlı hüseyin ustadan 3s aldım 30 cm lik bobin ile birlikte önceki sayfalarda belirtilen talimatlar doğrultusunda 12v 7a akü ile cihazı deniyorum fakat değerli değersiz hepsinde + değer alıyorum kargo geldiğinde biraz kutu ezilmişti bu bobin bağlantı yerindeki dirençler ek yerlerinden kurtulmuş tekrar bağlantı yaptım ama bu ayrım konusunu çözemedim hassasiyet ayarı ayrım modu gibi detayları yapıyorum.

modül üzerindeki trimpottan
sönüm eğrisini
montaj klavuzundaki gibi
ayarlarsanız düzelir...

Alıntı yapılan: M-usta-FA - 13 Eylül 2013, 14:03:10
çok janjanlı olmuş eline sağlık....

sağol mustafa ustam bir kaç tane daha yapıyorum nasip olursa onlarıda paylaşıcam.

Alıntı yapılan: walkman - 13 Eylül 2013, 12:32:29

Alıntı yapılan: jickata - 13 Eylül 2013, 06:01:27
Arkadaslar,ilk verilen job1 dosyasInda R42 22k,yeni job1 dosyasInda ise 1K.Hangisi dogru.DP3'te de 22k.

jicata usta R22 1k olarak değiştirilmiştir.

tivos ve walkman usta,  tesekkurler  ederim ,ama walkman usta soru R42 icin idi,R22 icin degil.R22 yeni dosyadada 560 ohm.
SaygIlar.

skynet kaç lira bu kutu. ? güzel bir yapısı var, gerçi hüseyin ustanın kutularda güzel yani çok kibar.ezel hayırlı olsun çok cafcaflı olmuş.

Alıntı yapılan: bitkici şakir - 13 Eylül 2013, 19:53:46

skynet kaç lira bu kutu. ? güzel bir yapısı var, gerçi hüseyin ustanın kutularda güzel yani çok kibar.ezel hayırlı olsun çok cafcaflı olmuş.

Butonlu hazır kutu 10 tl firmanın kendi sitesinde. diğer sitelerde aynı modeli bulamadım. butonsuz verisyonları var ancak fiyatları farklı.
Kutu gelince üzerindeki buton yapısına göre pcb devre hazırlayıp butonları monte edeceğim. O aşamada resimleyip sizinlede paylaşırım mutlaka.
bu model için link : http://www.altinkaya.com.tr/Panel_Tipi_Kutular/PT-210-24.html

aslında bir model daha var buda kibar ve kullanışlı olabilir. ikinci bir seçenek olarak düşünebilirsiniz.

Sonüm eğrisi kılavuzdaki gibi bide durmadan tık tık otuyor etrafinda metal birsey yok

eşik açılış değerini bir kademe düşür kardeşim düzelir.anırım
yani makina ilk açıldığında E:70 gibi bir değer belirir ekranda dovn tuşuyla bir kademe düşür sanırım düzelicektir.

Alıntı yapılan: h2verim - 14 Eylül 2013, 00:45:05
eşik açılış değerini bir kademe düşür kardeşim düzelir.anırım
yani makina ilk açıldığında E:70 gibi bir değer belirir ekranda dovn tuşuyla bir kademe düşür sanırım düzelicektir.

Esigi dusururse tIklama artar,esigi kaldIrdIgInda tIklamanIn kesilmesi gerek.Kesilmiyorsa bir arIza ve ya yanlIslIk var demektir.
SaygIlar.

eşiği alt ve üst seviyelere çıkartıp deniyorum ama yine aynı sonucu alıyorum ayrım konusunda çok az verim alabiliyorum yani bide şöyle bir durum var sönümleme dirençlerinin bağlantıları kargoda gelirken ek yerlerinden kurtulmuş bunları ben ek kablo ile tekrar bağladım acaba burdaki bağlantıda bi sıkıntımı var yada bağlantı yaptığım kablo parazit yaparmı yada dirençlerde sorunmu var

..::DELTA PULSE 3S TWiNMOS EDiTiONS::..

TwinMos a new plug-in device performance increase up to 30%

Hi
M-usta-FA is this true that  show in picture ?

Ellerine sağlık ustam güzel olmuş

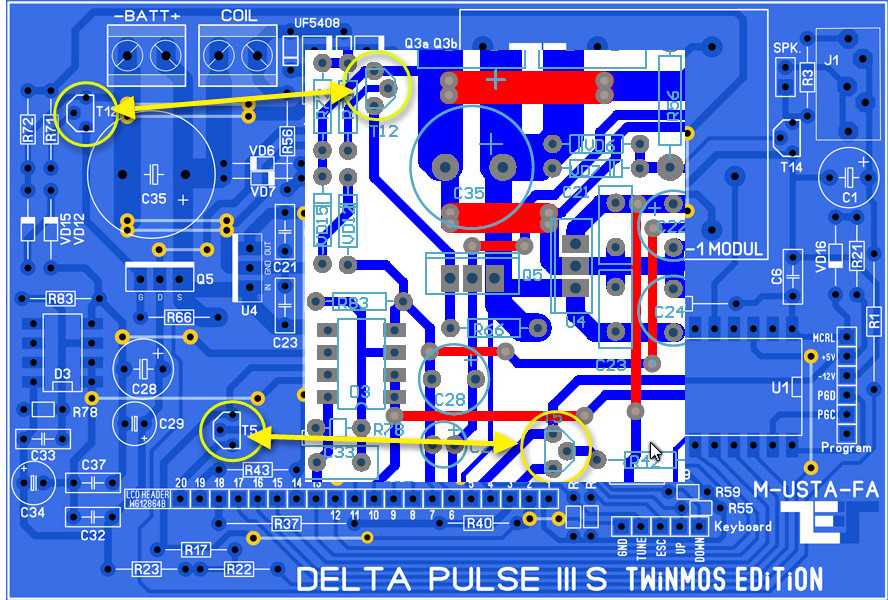

T12 ve T5 transistörlerinin true doğru yönleri bu şekilde


new job1 file
